CA3272Q Circuito Integrado Plcc 28Pinos

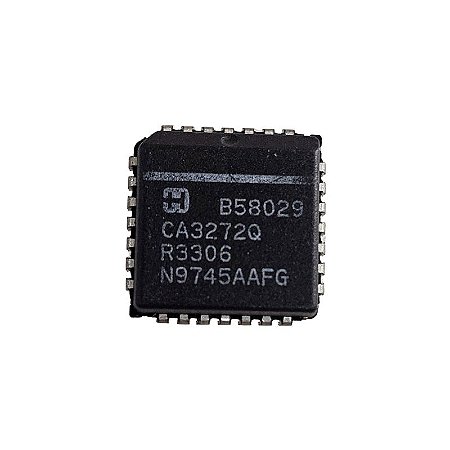

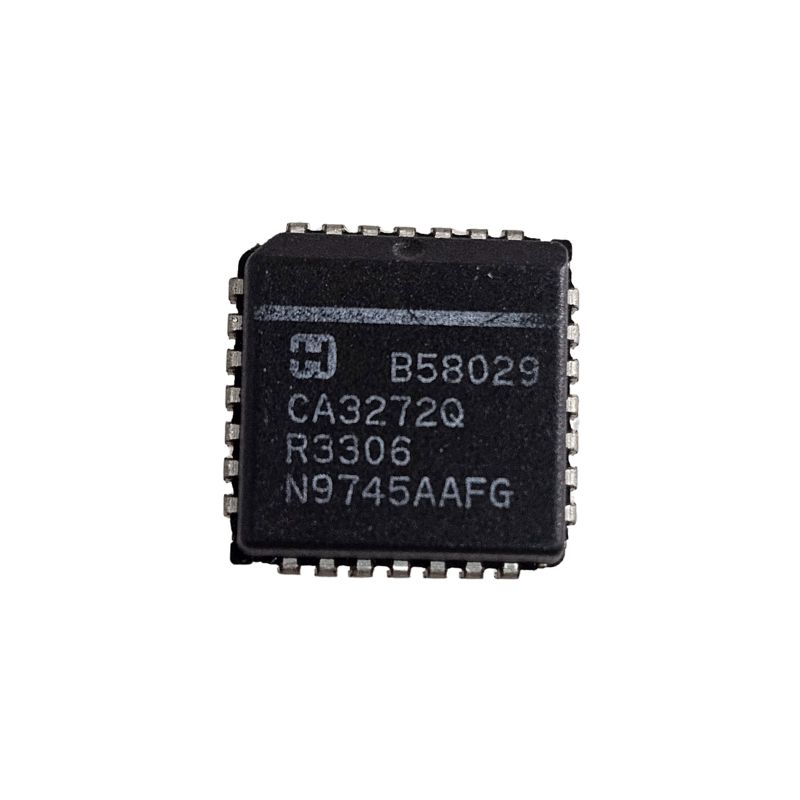

Circuito Integrado CA3272Q Plcc 28Pinos

O CA3272Q é um driver inversor de potência quádruplo com saída para sinalizador de diagnóstico de modo de falha , fabricado pela Intersil Corporation (que agora faz parte da Renesas Electronics). O "Q" no código da peça geralmente indica um encapsulamento específico ou uma faixa de temperatura operacional. O "PLCC 28 Pinos" refere-se ao encapsulamento PLCC (Plastic Leaded Chip Carrier) de 28 pinos , um formato de montagem em superfície comum para circuitos integrados.

O que o CA3272Q faz?
Essencialmente, o CA3272Q foi projetado para acionar diversos tipos de cargas , particularmente aquelas que exigem corrente mais alta do que as portas lógicas padrão podem fornecer. É um driver "lado baixo", o que significa que ele comuta a carga para o terra.
Veja aqui uma análise de suas principais funções e recursos:
Drivers de Potência Inversores Quad-Gated: Contém quatro canais de driver independentes. Cada canal recebe uma entrada digital (compatível com TTL ou CMOS) e fornece uma saída invertida de corrente mais alta. "Inversão" significa que se a entrada for alta, a saída será baixa (e vice-versa).
Drivers de energia: As saídas são capazes de absorver corrente significativa (normalmente até 600 mA por canal), permitindo que elas acionem diretamente cargas como:
Solenoides: Eletroímãs usados ​​para atuação mecânica.
Relés: Interruptores eletromecânicos.
Lâmpadas: Luzes indicadoras ou pequena iluminação.
Motores: Pequenos motores CC
Outras cargas indutivas ou resistivas.
Saída de Sinalizador de Diagnóstico de Modo de Falha: Este é um recurso crucial. O CI inclui circuitos para detectar condições de falha comuns nas cargas de saída (por exemplo, um circuito aberto ou um curto-circuito) e sinaliza isso por meio de um pino de saída dedicado "FAULT". Isso permite que o microcontrolador ou a lógica de controle do sistema identifique e responda a problemas, melhorando a confiabilidade e o diagnóstico.
Recursos de proteção:
Limitação de corrente: protege o dispositivo e a carga de corrente excessiva
Desligamento por superaquecimento: desliga os drivers de saída se a temperatura do CI ficar muito alta, evitando danos.
​​​​​​​Histerese de desligamento por temperatura: evita ciclos rápidos de ativação e desativação durante condições de superaquecimento.
Ampla faixa de temperatura operacional: normalmente especificado para temperaturas industriais, de -40°C a 125°C.
Pacote de estrutura de alta dissipação de energia: o pacote PLCC, especialmente com uma estrutura de energia, ajuda a dissipar o calor gerado pelos drivers de energia.

Aplicações comuns
O CA3272Q é ideal para aplicações onde múltiplas cargas precisam ser controladas a partir de lógica digital, com detecção de falhas integrada:
Sistemas de controle industrial: acionamento de solenóides, relés e luzes indicadoras em automação de fábrica.
Aplicações automotivas: embora o "Q" possa indicar um nível comercial/industrial, drivers semelhantes são usados ​​em sistemas automotivos para várias funções de controle.
Sistemas de segurança: acionamento de fechaduras, alarmes ou indicadores.
Sistemas de impressora/copiadora: controle de vários atuadores mecânicos.
Eletrodomésticos: Acionamento de solenóides para válvulas, travas ou pequenos motores
Pacote: PLCC-28
O PLCC (Plastic Leaded Chip Carrier) é um encapsulamento quadrado para montagem em superfície com terminais curvados sob o corpo do chip. Os "28 Pinos" (28 pinos) indicam o número total de terminais. Os encapsulamentos PLCC são projetados para serem facilmente montados em PCBs e eram populares por seu tamanho relativamente pequeno e facilidade de encaixe (embora também possam ser soldados diretamente).
