CA3098T Circuito Integrado Metálico

Circuito Integrado CA3098T
Gatilho Schmitt Programável com Memória, detector de nível de precisão de entrada dupla

O Circuito Integrado CA3098T é um componente bastante específico e não tão comum quanto um LM741. Ele é um Disparador Schmitt Programável com Memória e Detector de Nível de Precisão de Entrada Dupla.

Aqui estão as informações meta sobre o CA3098T:
Nome/Identificação:
CA3098T: A designação do circuito integrado. A letra "T" no final do número da peça geralmente indica o tipo de pacote, que para o CA3098T é o TO-99 (um pacote de metal de 8 pinos, semelhante a um TO-5, mas para CIs) .

Tipo de Circuito Integrado:
Disparador Schmitt Programável: Esta é sua função principal. Um disparador Schmitt é um tipo de comparador com histerese, o que significa que ele tem diferentes limiares de tensão para ligar e desligar a saída. Isso o torna imune a ruídos na entrada e útil para "limpar" sinais ruidosos, convertendo-os em sinais digitais nítidos.
Com Memória (Flip-Flop Interno): A inclusão de um flip-flop interno significa que ele pode manter seu estado de saída (memória) mesmo após a entrada ter retornado a uma condição que normalmente o faria mudar de estado em um Schmitt trigger simples. Ele muda de estado em resposta a "triggers" (gatilhos) específicos.
Detector de Nível de Precisão de Entrada Dupla: Possui duas entradas de referência, uma "baixa" (Low Reference - LR) e uma "alta" (High Reference - HR), que permitem definir com precisão os pontos de comutação.

Fabricantes Originais (e licenças):
Originalmente fabricado pela RCA. Posteriormente, a linha de produtos foi adquirida por empresas como Harris Semiconductor e depois Intersil (que agora faz parte da Renesas).

Principais Características Operacionais:
Controle de Cargas de Alta Corrente: Projetado para controlar cargas que exigem correntes relativamente altas para um CI, como tiristores (SCRs, TRIACs), lâmpadas, relés, etc. Ele pode "afundar" (sink) correntes de carga de pico de até 150mA no terminal de saída.
Saída de Coletor Aberto (Open Collector): A saída é frequentemente de coletor aberto, o que significa que um resistor pull-up externo e a carga são necessários para completar o circuito.
Corrente Operacional Programável: O circuito incorpora um acesso a um terminal (Terminal 2) para permitir a programação da corrente quiescente de operação desejada e dos parâmetros de desempenho. Isso oferece flexibilidade no consumo de energia e na velocidade de operação.
Entradas de Precisão: As entradas de referência e de sinal são projetadas para alta precisão.
Operação com Histerese: A característica principal de um Schmitt trigger, garantindo comutação limpa e minimizando oscilações devido a ruído.
Encapsulamento (Package):
TO-99 (ou TO-5 de 8 pinos): Este é um encapsulamento metálico circular, com pinos saindo da base em um círculo. É um encapsulamento de furo passante (through-hole).

Aplicações Típicas: O CA3098T é ideal para aplicações que exigem:
Comutação de Carga: Acionamento de relés, solenóides, lâmpadas, LEDs de alta potência.
Controle de Tiristores: Disparo de SCRs e TRIACs em circuitos de controle de potência.
Detecção de Nível Precisa: Detecção de limiares de tensão com precisão e histerese.
Condicionamento de Sinal: Conversão de sinais analógicos ruidosos ou com transições lentas em sinais digitais limpos e de borda íngreme.
Circuitos de Temporização e Sequência: O recurso de memória (flip-flop) pode ser usado em circuitos que exigem retenção de estado.
Interfaceamento Lógico: Conectar circuitos analógicos a lógicas digitais.
Alarmes e Sistemas de Detecção: Como detector de nível para acionar alarmes ou outras ações.
Valor Ubitário

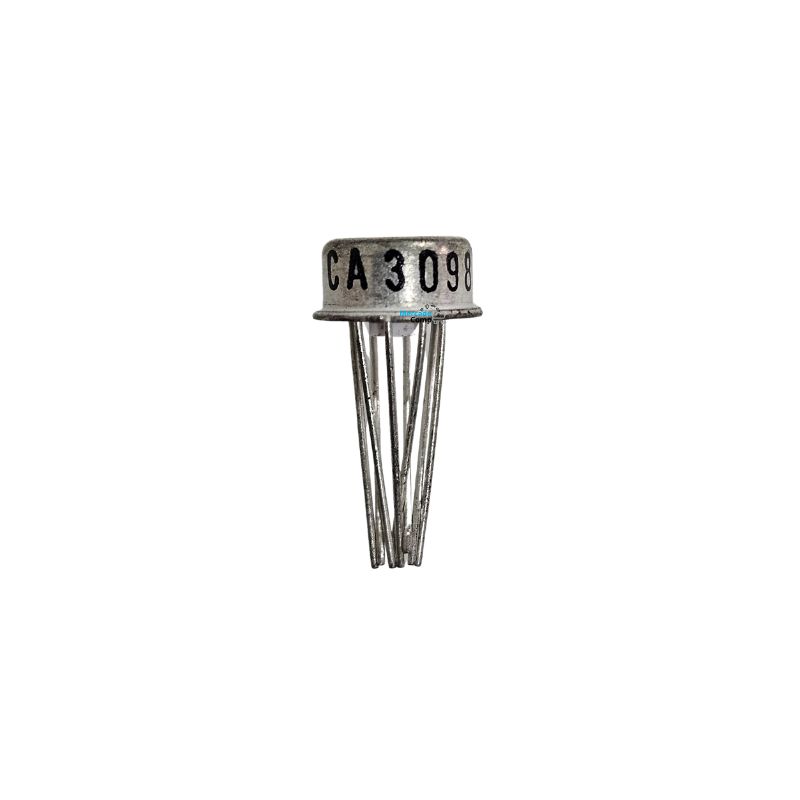

Imagem Meramente Ilustrativa
