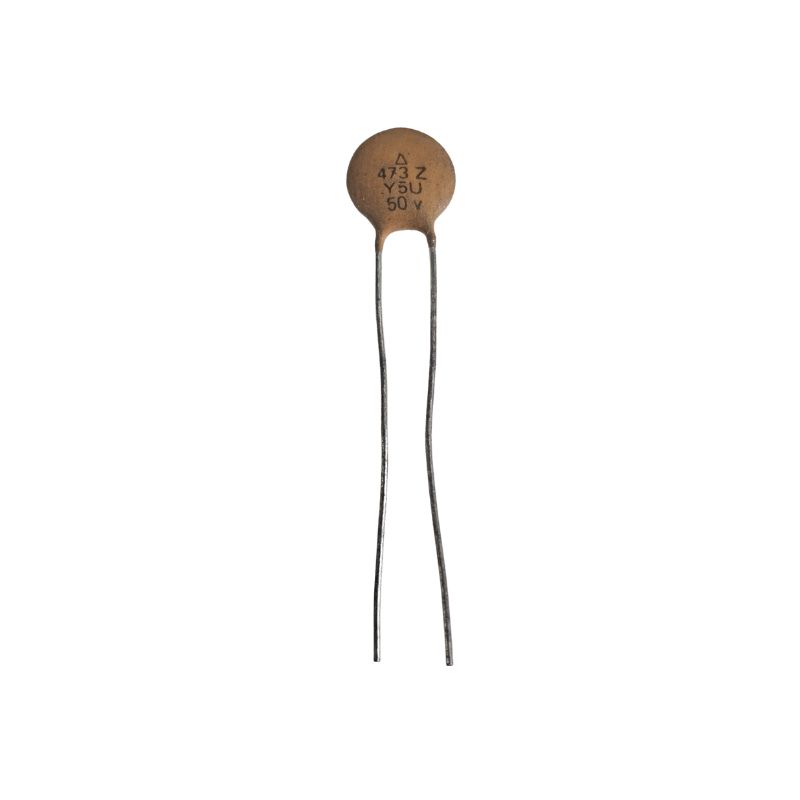

Capacitor Cerâmico 47K x 50V = 473Z Y5U Marron
Vamos decifrar cada parte:
47K Este é o valor da capacitância. O número 47 corresponde aos dois primeiros algarismos significativos do valor, e a letra K indica a tolerância.
Tolerância K: significa uma variação de ±10% no valor da capacitância. Isso quer dizer que o valor real pode ser até 10% maior ou menor do que o nominal.
50V Este é a tensão máxima de trabalho do capacitor. Isso significa que ele pode ser submetido a uma tensão contínua de até 50 Volts. É crucial não ultrapassar essa tensão, pois isso pode danificar ou até mesmo causar a explosão do componente.
473Z Este é o código numérico da capacitância, muito comum em capacitores cerâmicos.
47: os dois primeiros dígitos significativos (47).
3: o terceiro dígito indica o fator multiplicador, que é 10 elevado a esse número. No caso, , ou 1000.
O cálculo é simples: pF (picofarads).
A letra Z que segue o número 473 é o código de tolerância, que reforça o valor de 5% a 20% para a temperatura. Isso pode variar entre os fabricantes, mas é uma tolerância bem ampla
Y5U Este é o código do coeficiente de temperatura. A EIA (Eletronic Industries Alliance) usa essa nomenclatura para classificar as características de temperatura e variação da capacitância.
Y: indica a temperatura mínima de operação, que é de -30°C.
5: a temperatura máxima de operação, que é de +85°C.
U: a máxima variação da capacitância dentro dessa faixa de temperatura, que é de -56% a +22%. Isso significa que o valor da capacitância pode variar bastante com a temperatura, o que é uma característica típica dos capacitores cerâmicos de baixo custo e alta capacitância.
Marrom Esta é a cor do corpo do capacitor, que pode variar entre os fabricantes e não tem um significado técnico padrão. É apenas uma característica de identificação visual.
Em resumo, o Capacitor Cerâmico 47K x 50V é um componente de (ou ), com uma tolerância de ±10%, projetado para trabalhar com no máximo 50V. O código Y5U indica que ele tem uma variação significativa de capacitância com a temperatura, o que o torna ideal para aplicações onde a precisão não é crítica, como em desacoplamento de circuitos e filtragem de ruído.
Valor Unitário
Imagem Meramente Ilustrativa
