Circuito Integrado AN7178
Amplificador de Energia de Áudio Duplo de 5,7Watts
O AN7178 é um circuito integrado amplificador de potência de áudio duplo fabricado pela Panasonic Semiconductor .
Aqui está uma análise detalhada de suas características e aplicações:
Função: Projetado para amplificar sinais de áudio, fornecendo energia para acionar alto-falantes. Ser um amplificador "duplo" significa que ele contém dois canais de amplificador independentes em um único chip, tornando-o adequado para aplicações de áudio estéreo.
Potência de saída: Normalmente fornece cerca de 5,7W por canal em uma carga de 4 Ω com uma tensão de alimentação de 13,2V. Algumas fontes podem arredondar esse valor para 7,5W, dependendo das condições de teste específicas ou das especificações do fabricante.
Encapsulamento: Vem em um SIP12 (encapsulamento único em linha com 12 pinos), geralmente com uma aleta de dissipador de calor, projetado para montagem em furo passante. Esse tipo de encapsulamento é comum em CIs de potência para facilitar a dissipação de calor.
Principais características:
Baixa distorção: visa reproduzir sinais de áudio fielmente com o mínimo de harmônicos indesejados.
Baixa corrente quiescente: consome menos energia quando não há sinal de áudio presente, o que é bom para a eficiência.
Baixo ruído: minimiza ruídos ou zumbidos de fundo indesejados na saída de áudio.
Baixo ruído de choque ao ligar/desligar: projetado para evitar sons altos de "pancada" quando o amplificador é ligado ou desligado.
Circuito de silenciamento integrado: permite ligar/desligar silenciosamente ou silenciar temporariamente o áudio.
Menos componentes externos: simplifica o projeto do circuito em torno do CI.
Incorporando circuitos de proteção: Inclui proteções integradas como:
Proteção térmica (proteção contra superaquecimento): desliga o CI se ele esquentar muito para evitar danos.
Proteção contra curto-circuito (proteção contra curto-circuito): protege contra danos caso as saídas dos alto-falantes entrem em curto.
Proteção contra sobretensão: protege contra tensão de alimentação excessiva.
Tensão de alimentação: opera normalmente em uma faixa de 8V a 18VCC.
Aplicações:
O AN7178 foi amplamente utilizado em equipamentos de áudio de consumo, especialmente em modelos mais antigos.
Comumente encontrado em reprodutores de áudio portáteis, aparelhos de som, pequenos sistemas estéreo, unidades de áudio automotivo e, às vezes, nas seções de áudio de televisores ou rádios CRT.
Valor Unitário

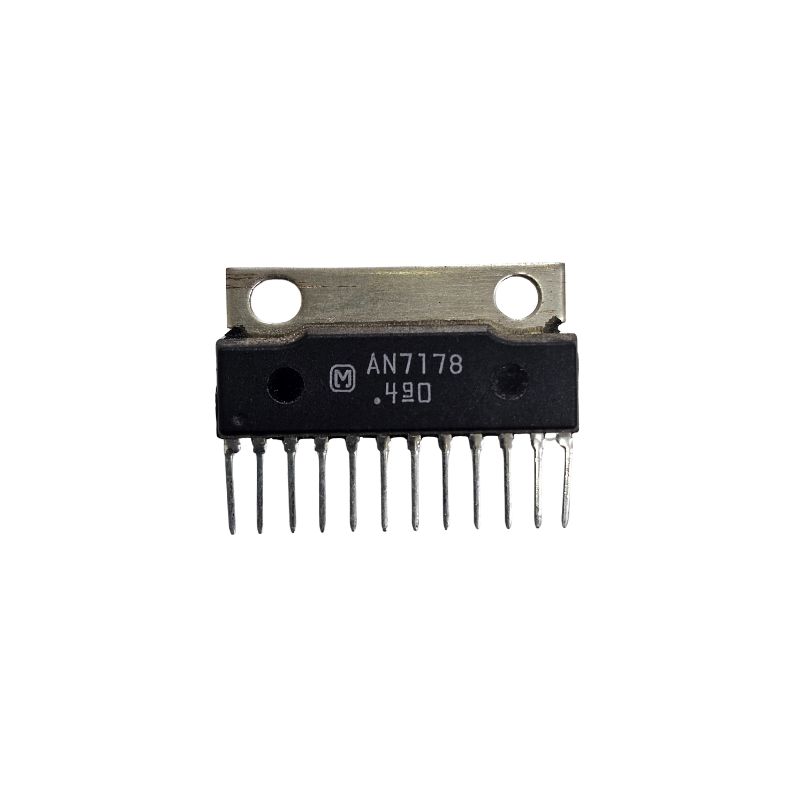

Imagem Meramente Ilustrativa
Para mais informações, entre em contato.
