Circuito Integrado AN6306 Motorola
O circuito integrado AN6306 é um componente especializado, associado principalmente ao processamento de sinais de vídeo , particularmente em sistemas VTR (Video Tape Recorder) mais antigos .
Embora os resultados da pesquisa possam mostrar algumas referências à Motorola em contextos ou listas mais amplos, o fabricante principal do AN6306 parece ser a Panasonic Semiconductor (anteriormente Matsushita Electric) . É comum que alguns circuitos integrados sejam referenciados ou produzidos por vários fabricantes, mas, neste caso específico, a Panasonic é a fonte mais consistente e detalhada sobre sua função.
Função e principais recursos do AN6306
O AN6306 foi projetado como um circuito de processamento de sinal de vídeo para gravação VTR . Isso significa que ele processa vários aspectos do sinal de vídeo antes de gravá-lo em uma fita magnética. Suas principais funções geralmente incluem:
Circuito AGC (Controle Automático de Ganho) de vídeo: garante que o sinal de vídeo tenha uma amplitude consistente, evitando super ou subexposição.
Circuito de pré-ênfase: aumenta frequências mais altas no sinal de vídeo antes da gravação para melhorar a relação sinal-ruído durante a reprodução.
Circuito de ênfase dinâmica: fornece maior controle de ênfase, geralmente de forma adaptativa, para otimizar a qualidade do vídeo.
Clipe branco/escuro: limita os níveis máximo e mínimo do sinal de vídeo para evitar distorção.
Modulador FM: Converte o sinal de vídeo em um sinal de frequência modulada (FM), que é então gravado na fita. Esta é uma técnica comum para gravação de vídeo em videocassetes analógicos.
Aplicações
Dadas as suas funções específicas, o AN6306 foi essencial em:
Gravadores de videocassete (VCRs)
Câmeras de vídeo
Outros equipamentos de gravação de vídeo analógico que exigiam processamento e modulação do sinal de vídeo para armazenamento em fita.
Valor Unitário

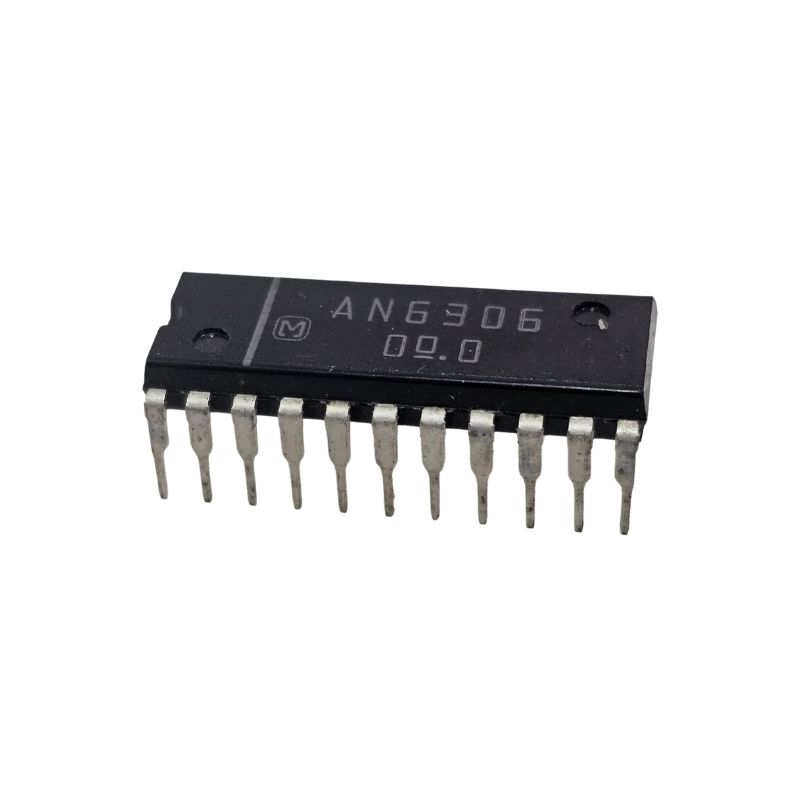

Imagem Meramente Ilustrativa
