ACPL332J = A332J Circuito Integrado Smd

Circuito Integrado ACPL332J = A332J Smd

O ACPL-332J é um número de peça da Broadcom (antiga Avago Technologies) , e "A332J" costuma ser uma abreviação ou marcação comum encontrada na embalagem física do SMD (Dispositivo de Montagem em Superfície) deste optoacoplador específico.
O que é o ACPL-332J?
O ACPL-332J é um optoacoplador de driver de porta IGBT (Transistor Bipolar de Porta Isolada) de alto desempenho . Ele foi projetado para fornecer acionamento de porta isolado para IGBTs e MOSFETs de potência, comumente utilizados em aplicações industriais exigentes.
Essencialmente, ele atua como uma ponte, fornecendo isolamento elétrico entre um circuito de controle de baixa tensão e o circuito de comutação de alta tensão. Esse isolamento é crucial para a segurança e para evitar que o ruído do estágio de potência afete a eletrônica de controle.


Principais características
Acionamento de porta isolada: sua função principal é fornecer um sinal de acionamento isolado para IGBTs e MOSFETs de potência.
Alta Corrente de Saída: Pode fornecer uma corrente de pico de saída máxima de 2,5 A , tornando-o adequado para acionar diretamente diversos IGBTs com tensões nominais de até 1200 V e 150 A. Para IGBTs maiores, pode acionar um estágio de potência discreto.
Recursos de proteção integrados: É aqui que entra a parte "inteligente". O ACPL-332J inclui vários mecanismos de proteção integrados:
Detecção de Dessaturação (VCE): Monitora a tensão coletor-emissor do IGBT. Se o IGBT não ligar corretamente (por exemplo, devido a um curto-circuito), a detecção de dessaturação aciona uma falha.
Bloqueio de subtensão (UVLO) com histerese: garante que o driver de porta opere somente quando sua tensão de alimentação estiver dentro da faixa operacional segura, impedindo a ativação parcial do IGBT.
Desligamento "suave" do IGBT: em caso de falha, permite um desligamento controlado e "suave" do IGBT, o que ajuda a mitigar sobretensões perigosas (dv/dt) que podem ocorrer durante um desligamento rápido.
Feedback de falha de coletor aberto isolado: fornece um sinal de feedback ao circuito de controle indicando que ocorreu uma falha, mantendo o isolamento.
Fixação Miller ativa: ajuda a evitar ativação falsa do IGBT devido à capacitância Miller durante eventos de dv/dt altos.
Alta rejeição de modo comum (CMR): oferece excelente imunidade ao ruído de modo comum, o que é essencial em ambientes industriais ruidosos.
Ampla faixa de temperatura operacional: opera de forma confiável de -40°C a +105°C .
Aprovações de segurança: normalmente vem com aprovações de segurança UL, CSA e IEC/EN/DIN EN60747-5-5, confirmando sua adequação para aplicações industriais e de alta tensão.
Pacote: Disponível em um pacote SOIC-16 (Surface Mount Device) , que é indicado por "SMD" em sua consulta.

Aplicações
O ACPL-332J é uma solução robusta e altamente integrada para conversão de energia e controle de motores. Suas aplicações típicas incluem:
Acionamentos de porta IGBT/MOSFET de potência isolados: sua função principal em muitos sistemas de alta potência.
Acionamentos de motores CA e CC sem escovas: usados em acionamentos de frequência variável (VFDs) para controle de motores.
Inversores industriais: para converter energia CC em CA em ambientes industriais.
Fontes de alimentação ininterruptas (UPS): fornecem backup de energia confiável.
Fontes de alimentação comutadas (SMPS) para aplicações de alta potência.
Equipamentos de soldagem e outros equipamentos industriais de alta potência.
Por que "ACPL332J" e "A332J SMD"?
ACPL-332J é o número completo da peça fornecido pelo fabricante, Broadcom (ou anteriormente Avago).

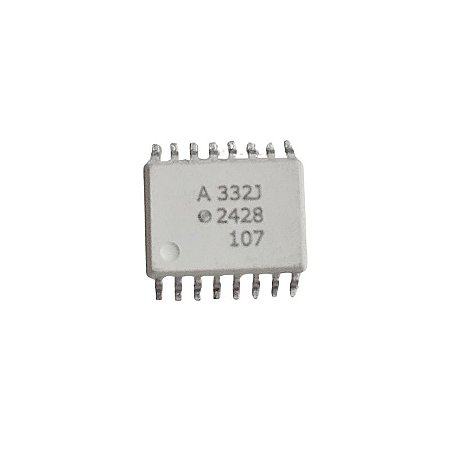

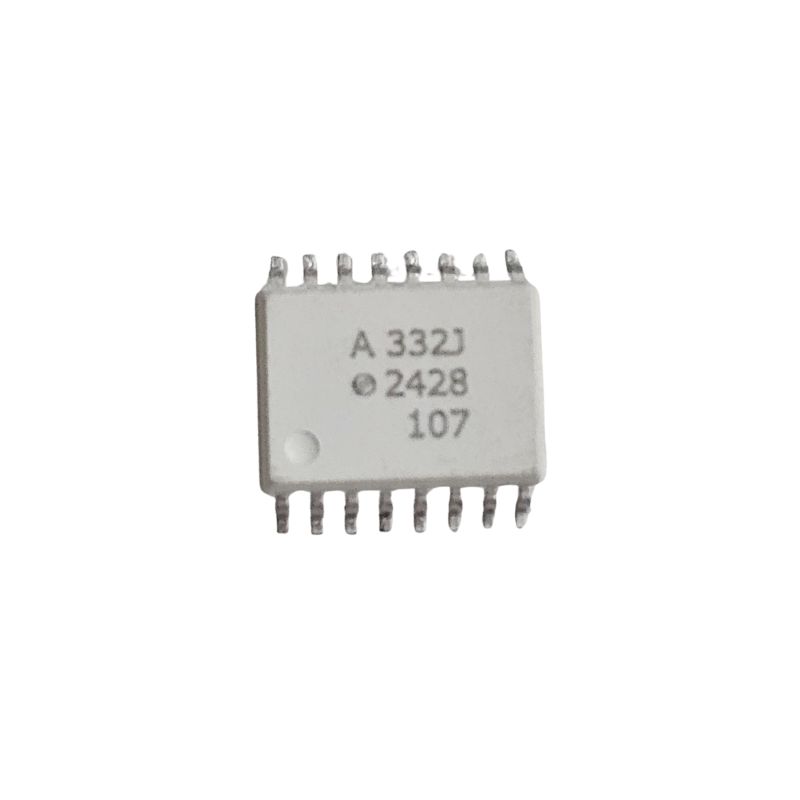

A332J é uma marcação ou abreviação comum na parte superior do próprio chip físico. Os fabricantes costumam usar códigos abreviados nos pequenos encapsulamentos SMD para identificação, especialmente quando o espaço é limitado. O "SMD" refere-se simplesmente ao tipo de encapsulamento de montagem em superfície, que é o padrão para este componente.
Fixação Miller ativa: ajuda a evitar ativação falsa do IGBT devido à capacitância Miller durante eventos de dv/dt altos.

Valor Unitário
Imagem Meramente Ilustrativa
