Circuito Integrado ACPLT350 = A T350V
ACPL-T350 - Driver de porta IGBT com corrente de saída de 2,5 A
O Circuito Integrado ACPL-T350 (equivalente ao A T350V) é um driver optoacoplador de gate de alta velocidade fabricado pela Broadcom (Avago Technologies), projetado para o acionamento de transistores IGBT e MOSFET em aplicações de potência. Ele combina isolamento óptico e circuito de acionamento eficiente, garantindo segurança, confiabilidade e excelente desempenho em sistemas de comutação rápida.
Com capacidade de corrente de saída de até 2,5A e tensão de isolamento típica de 3750Vrms, o ACPL-T350 oferece isolamento galvânico seguro entre o lado de controle e o lado de potência, protegendo microcontroladores, DSPs e circuitos lógicos contra surtos e ruídos elétricos.
O circuito integrado também conta com alta imunidade a ruído de modo comum (CMTI), baixa propagação de atraso e grande capacidade de acionamento, tornando-o ideal para fontes chaveadas, inversores de frequência, conversores DC/DC, drivers de motor e sistemas de energia industrial.
Seu encapsulamento DIP-8 (ou SMD, conforme versão) facilita a integração em placas de circuito impresso, mantendo excelente dissipação térmica e confiabilidade operacional.
Principais Características:
Tipo: Driver Optoacoplador de Gate
Corrente de saída: ±2,5A
Tensão de isolamento: 3750Vrms
Tensão de alimentação: 15V (máx.)
Tempo de propagação: < 500ns (típico)
Imunidade a ruído (CMTI): ≥ 15kV/µs
Operação em alta velocidade e baixa dissipação
Encapsulamento: DIP-8 / SMD compatível
Proteção galvânica entre circuito de controle e potência
Fabricante: Broadcom / Avago Technologies
Aplicações Típicas:
Acionamento de IGBTs e MOSFETs
Inversores de frequência e conversores DC/DC
Fontes chaveadas (SMPS)
Drivers de motor e controle industrial
Sistemas de energia solar e UPS
O ACPL-T350 (A T350V) é uma solução altamente confiável para projetos que exigem isolamento seguro, alta velocidade e desempenho robusto em circuitos de potência, garantindo eficiência e proteção em aplicações industriais e eletrônicas avançadas.
Valor Unitário

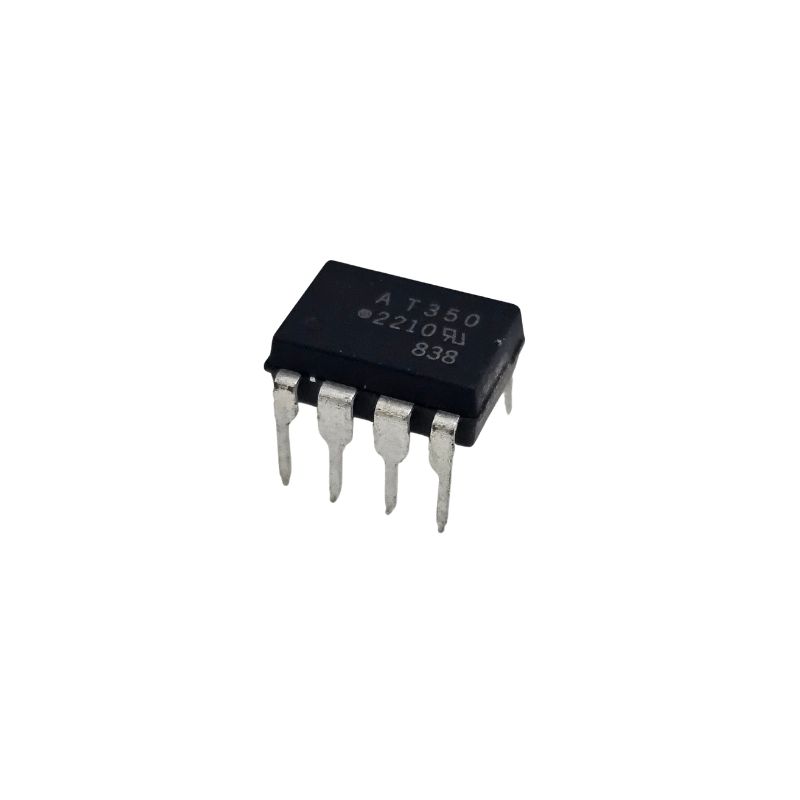

Imagem Ilustrativa
Para mais informações, entre em contato.
