Circuito Integrado A1101ELHTL Smd
O A1101ELHTL é um interruptor de efeito Hall ultrassensível e estabilizado por chopper, fabricado pela Allegro MicroSystems . Ele vem em um encapsulamento SOT-23 , que é um encapsulamento comum para dispositivos de montagem em superfície (SMD) de pequeno porte.
O que é um interruptor de efeito Hall?
Um interruptor de efeito Hall é um tipo de sensor que detecta a presença e a intensidade de um campo magnético . Quando um campo magnético de intensidade suficiente (e a polaridade correta) é aplicado ao sensor, ele faz com que a saída do interruptor mude de estado (por exemplo, de baixo para alto ou vice-versa).
O aspecto "estabilizado pelo chopper" refere-se a uma técnica usada internamente no CI para minimizar o desvio de deslocamento e o ruído, tornando o sensor altamente estável e preciso, especialmente em variações de temperatura.
Principais características do A1101ELHTL
Ultrassensível: Este CI foi projetado para detectar campos magnéticos muito fracos, tornando-o adequado para aplicações onde o ímã pode ser pequeno ou estar distante
Operação Omnipolar: O "ELH" no número da peça indica que se trata de um interruptor omnipolar . Isso significa que ele será ativado com um polo magnético Norte ou Sul suficiente.
Saída com Trava: Este dispositivo é tipicamente um interruptor de efeito Hall com trava . Uma vez ativado por um campo magnético, sua saída permanece nesse estado mesmo que o campo magnético seja removido. Para retornar ao estado de saída, geralmente é necessário um campo magnético de polaridade oposta. (Observação: Sempre verifique a ficha técnica específica para o comportamento de "trava" vs. "unipolar" vs. "bipolar", pois a Allegro oferece variações.)
Estabilizado por Chopper: Oferece estabilidade e precisão superiores em condições de temperatura e operação.
Confiabilidade de estado sólido: como um dispositivo de estado sólido, ele oferece alta confiabilidade e uma longa vida útil operacional em comparação com interruptores mecânicos.
Baixo consumo de energia: projetado para eficiência, tornando-o adequado para aplicações alimentadas por bateria.
Pacote SOT-23: Este é um pacote de montagem em superfície de 3 pinos muito compacto, ideal para projetos com espaço limitado. O "T" no final de A1101ELHTL geralmente se refere à embalagem de fita e rolo para montagem automatizada.
Aplicações comuns
Devido à sua sensibilidade, tamanho pequeno e confiabilidade, o A1101ELHTL (e interruptores de efeito Hall Allegro similares) são amplamente utilizados em:
Detecção de proximidade: detecção quando um objeto (com um ímã conectado) está próximo.
Detecção de posição: determinação da posição de peças móveis em máquinas ou eletrônicos de consumo.
Medidores de vazão: medem a rotação de uma turbina com ímãs.
Detecção de velocidade: usada em vários mecanismos rotativos para detectar velocidade.
Detecção de ângulo: Em conjunto com um ímã rotativo, para codificadores rotativos.
Comutação de motor CC sem escovas (BLDC): fornece feedback sobre a posição do rotor para controle do motor.
Sistemas de segurança: Detecção de abertura/fechamento de portas e janelas.
Eletrodomésticos: Detecção de fechamento de portas em geladeiras, máquinas de lavar, etc.
Eletrônicos de consumo: Em laptops para detecção de fechamento de tampa e outros dispositivos portáteis.
O A1101ELHTL é uma escolha popular para designers que precisam de um interruptor magnético confiável e sensível em um formato compacto.
Valor Unitário

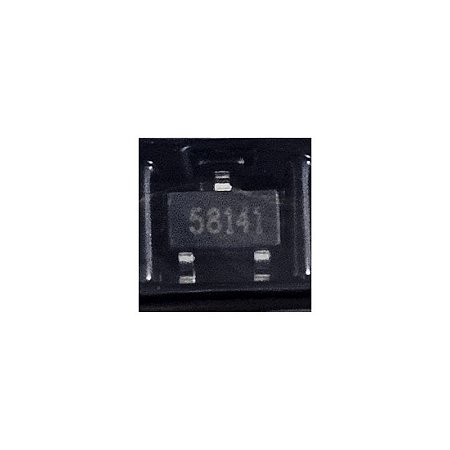

Imagem Meramente Ilustrativa
