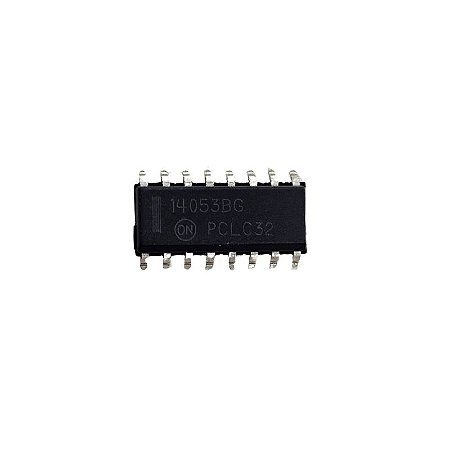

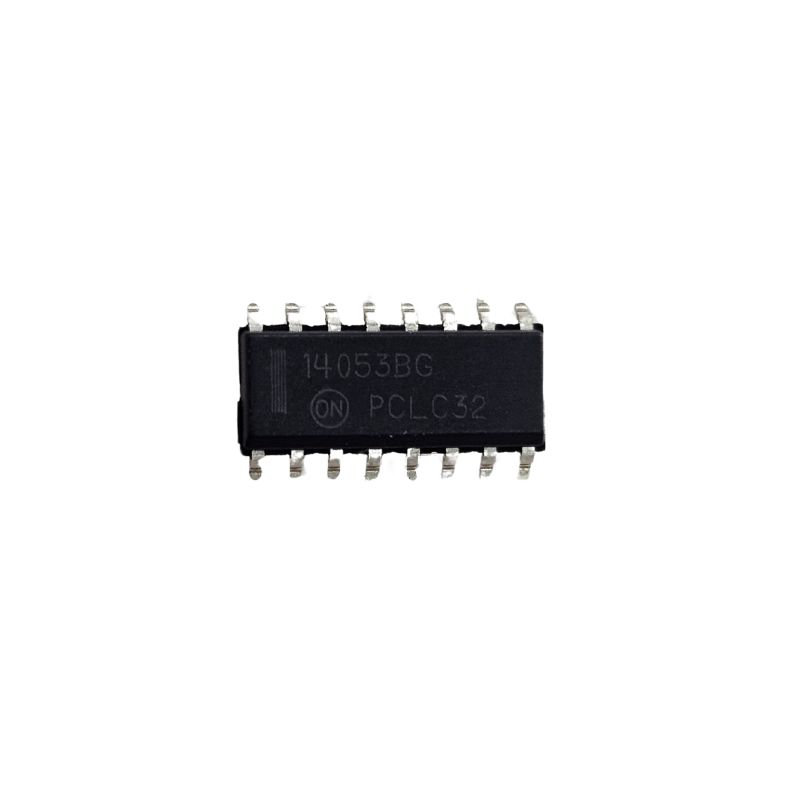

Circuito Integrado CD4053BG = 14053BG
Você está certo! O CD4053BG e o 14053BG (ou MC14053BG) são circuitos integrados funcionalmente equivalentes.
Aqui está a explicação:
CD4053B / MC14053B / 4053B : Este é o número da peça principal para um multiplexador/desmultiplexador analógico triplo de 2 canais da série 4000 de CIs lógicos CMOS.
Ele contém essencialmente três interruptores analógicos independentes de polo único e duplo curso (SPDT) que podem ser controlados por sinais digitais.
É amplamente utilizado para comutação de sinais analógicos ou digitais em diversas aplicações.
O "B" indica que é um dispositivo "série B", o que significa que tem saídas com buffer, imunidade a ruídos melhorada e características de saída padronizadas em comparação com versões mais antigas da "série A".
Prefixos do fabricante:
CD : Tradicionalmente usado pela RCA e, mais tarde, pela Texas Instruments (TI) após adquirir a divisão de semicondutores da RCA.
MC : Tradicionalmente usado pela Motorola, que mais tarde se tornou ON Semiconductor.
Às vezes, simplesmente "4053" se refere à parte genérica.
Sufixos de pacotes:
BG : Este sufixo geralmente indica um encapsulamento de Dispositivo de Montagem em Superfície (SMD) , geralmente um SOIC-16 (Circuito Integrado de Pequeno Contorno, 16 pinos) ou encapsulamento de pequeno contorno similar. Isso contrasta com encapsulamentos through-hole como o PDIP (Pacote Duplo em Linha de Plástico).
Em essência:
CD4053BG é um multiplexador/desmultiplexador analógico triplo de 2 canais de um fabricante como a TI, em um encapsulamento SMD.
14053BG (ou MC14053BG) é o mesmo multiplexador/desmultiplexador analógico triplo de 2 canais funcional de um fabricante como a ON Semiconductor (antiga Motorola), também em um encapsulamento SMD (normalmente SOP-16, que é equivalente a SOIC-16 em muitos contextos).
Portanto, para a maioria das aplicações práticas, você pode considerá-los intercambiáveis, desde que o tipo de encapsulamento e a pinagem correspondam ao projeto da sua PCB (o que deve ser o caso para essas peças SMD equivalentes). É sempre uma boa prática verificar as folhas de dados de ambos os fabricantes para detectar quaisquer diferenças sutis se a sua aplicação for altamente crítica, mas, em geral, eles terão características elétricas muito semelhantes.
Valor unitário
Imagem Meramente Ilustrativa
