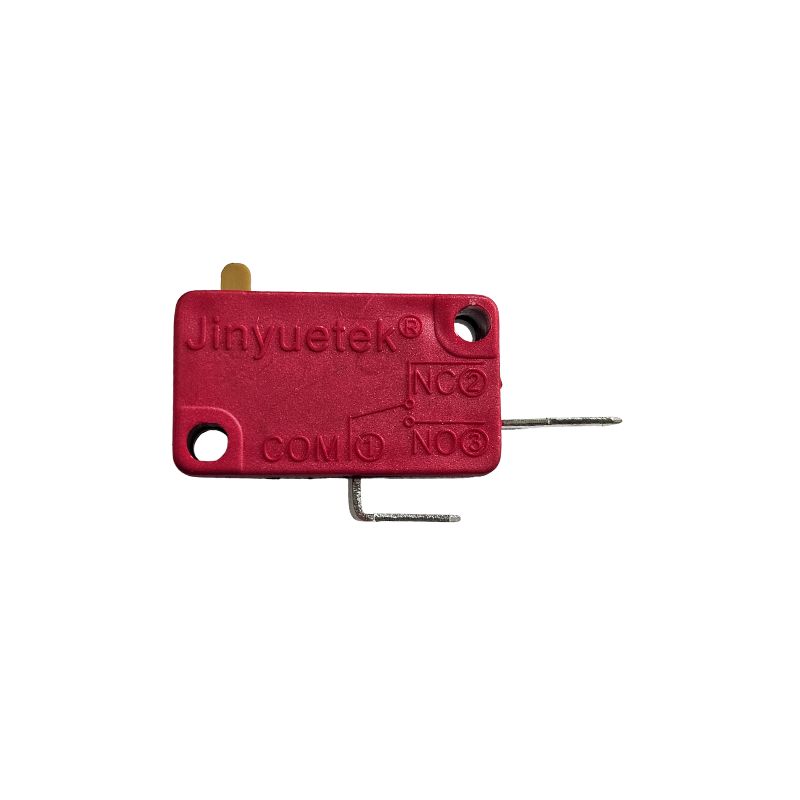

Chave Micro Switch Uso Geral Jinyuetek
É um tipo de Micro Switch (ou Micro Chave) fabricado pela marca Jinyuetek (que é uma marca comum de componentes eletrônicos e elétricos, geralmente de origem chinesa).
Como é um item de "Uso Geral", a Jinyuetek provavelmente oferece uma linha completa, mas as características fundamentais seguem o padrão da indústria.
Características Comuns de uma Micro Switch de Uso Geral
Uma micro switch de uso geral, como as produzidas pela Jinyuetek, possui as seguintes características:
Mecanismo de Ação Rápida (Snap Action)
É a característica mais importante: o movimento dos contatos é muito rápido, independente da velocidade com que o atuador é pressionado.
Vantagem: Minimiza o arco elétrico e o desgaste, aumentando a vida útil e a confiabilidade do componente.
2. Configuração de Contato
Geralmente são SPDT (Single Pole, Double Throw), com 3 terminais:
C (Comum/Common): O terminal de entrada ou o ponto de comutação.
NO (Normalmente Aberto/Normally Open): Circuito aberto quando o switch está em repouso.
NC (Normalmente Fechado/Normally Closed): Circuito fechado quando o switch está em repouso.
3. Especificações Elétricas Típicas
As especificações exatas dependem do modelo, mas a maioria se enquadra nas seguintes faixas de uso geral, como os modelos KW11 ou V-15 (muito comuns no mercado):
| Característica | Faixa Típica (Jinyuetek ou similar) |
| Tensão | 125V a 250V AC |
| Corrente | 5A, 10A, 15A ou 16A |
| Temperatura | T80 ou T85 (Suporta até 80°C ou 85°C) |
| Vida Útil | 100.000 a 1.000.000 de operações (mínima) |
4. Tipos de Atuador (Haste)
O que diferencia os modelos de "uso geral" são os tipos de alavancas (atuadores) que acionam o switch:
Sem Haste (Pino): Apenas o botão do switch (para ser acionado por um êmbolo externo).
Haste Reta Curta/Longa: Uma alavanca metálica simples.
Haste Curva (Alavanca Curva): Ideal para acionamento lateral.
Haste com Roldana (Rolete): Possui uma pequena roda na ponta, reduzindo o atrito e sendo ideal para detecção de posição ou fim de curso em mecanismos móveis (como em impressoras 3D, portões ou fornos micro-ondas).
Aplicações do Micro Switch
Por ser de "uso geral", este componente é amplamente utilizado em:
Eletrônica de Consumo: Detecção de porta aberta/fechada em fornos micro-ondas, máquinas de lavar, e geladeiras.
Automação e Robótica: Chaves de fim de curso para limitar o movimento de eixos (CNC, impressoras 3D).
Eletrodomésticos: Botões de acionamento ou detecção de posição em liquidificadores e outros aparelhos.
Ferramentas Elétricas: Muitas vezes usado como a chave de gatilho em furadeiras e serras (como no exemplo anterior, embora o modelo KW7-2 seja mais específico para gatilho).
Valor Unitário
Imagem Meramente Ilustrativa
Para mais informações, entre em contato
