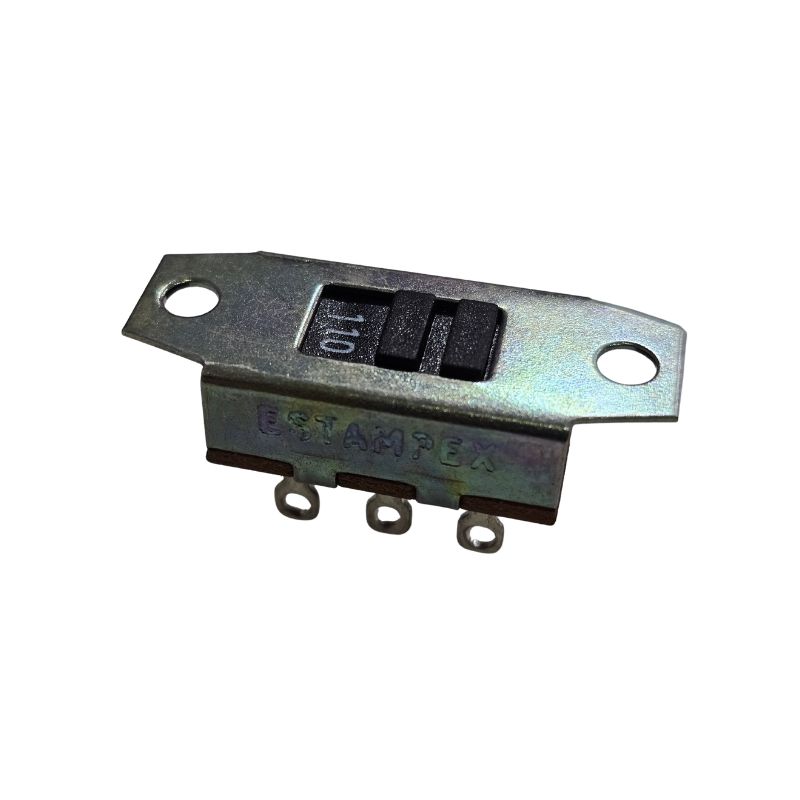

Chave HH Deslizante 110/220V 6 Terminais Estampex
É uma chave seletora de voltagem bastante comum em equipamentos eletrônicos que podem operar tanto em 110V quanto em 220V
Especificações da Chave Deslizante
| Característica | Função no Circuito |
| Tipo de Chave | O mecanismo desliza entre duas posições (geralmente identificadas como 110V e 220V |
| Função Elétrica | Isso significa que a chave controla dois circuitos independentes (Double Pole) e cada circuito tem duas posições para conectar a saída (Double Throw). |
| Terminais | Corresponde à configuração DPDT: 3 terminais por polo. Os terminais do meio (2 e 5) são os pontos comuns (onde a energia é aplicada). |
| Voltagem | Indica que a chave é projetada para ser usada como seletora entre as duas tensões de rede mais comuns. |
| Fabricante | Nome do fabricante do componente. |
Como a Chave de 6 Terminais Funciona
Em equipamentos eletrônicos, esta chave $\text{DPDT}$ é usada para reconfigurar o circuito (normalmente a fonte de alimentação) para operar corretamente com a tensão de entrada selecionada.
A lógica de 6 terminais DPDT é a seguinte:
Pino 1 \to 4: O primeiro polo.
Pino 2 \to 5: O segundo polo.
Terminais Comuns (2 e 5): São as entradas de energia que você deseja rotear.
Posição 110V: O pino 1 se conecta ao 2, e o pino 4 se conecta ao 5. (Geralmente configura o transformador para operação paralela).Posição 220 V: O pino 2 se conecta ao 3, e o pino 5 se conecta ao 6. (Geralmente configura o transformador para operação em série).
Valor Unitário
Imagem Meramente Ilustrativa
Para mais informaçõs, entre em contato
