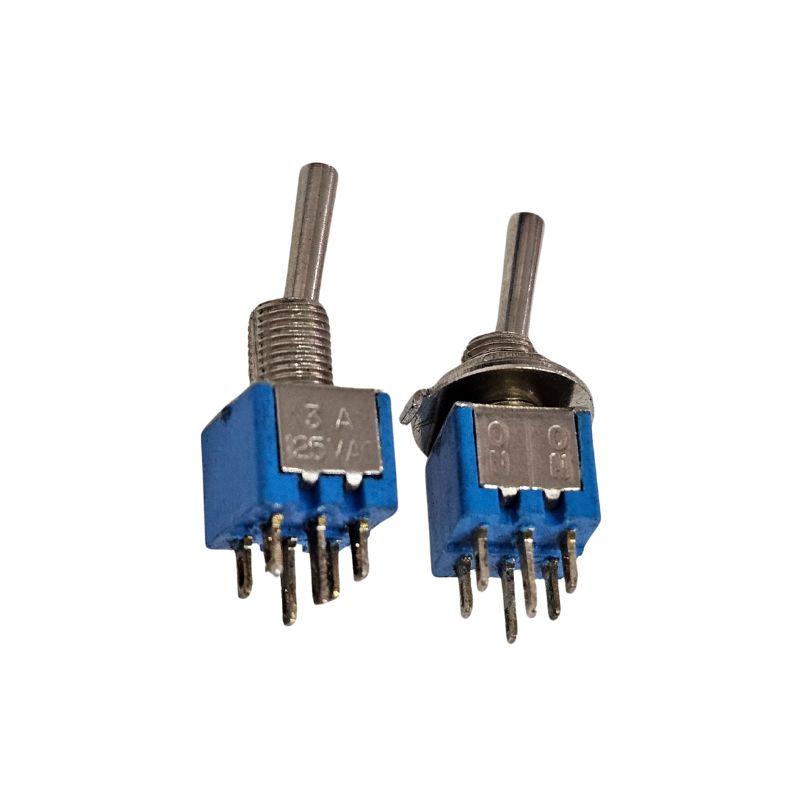

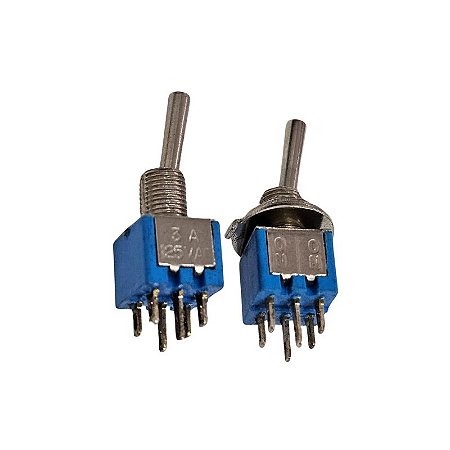

Chave Alavanca Metálica On On SMTS-202 6 Terminais 3A 125V Azul

Chave Alavanca Metálica On On SMTS-202 6 Terminais 3A 125V Azul
Você está procurando uma chave seletora de metal com características específicas, comumente usada em projetos eletrônicos e diversos dispositivos.

Chave Alavanca Metálica On On SMTS-202 6 Terminais 3A 125V Azul":

O que é isso:
Chave Alavanca Metálica: Significa "Interruptor de Alavanca Metálico". Isso descreve a aparência física e o funcionamento: é um interruptor com uma alavanca (alavanca) que você pressiona para mudar seu estado, e o corpo do interruptor é feito de metal, o que sugere durabilidade.
Ligado/Ligado: descreve a funcionalidade da chave seletora . Uma chave seletora "ligado-ligado" possui duas posições estáveis ​​e, em ambas, completa um circuito. Isso geralmente implica uma configuração de polo único, duplo, de lançamento (SPDT) ou polo duplo, duplo, de lançamento (DPDT), na qual ela comuta uma conexão entre dois terminais ou conjuntos de terminais diferentes.
SMTS-202: Provavelmente é um número de modelo ou designação de série . Este código específico ajuda a identificar a variante exata de um fabricante, definindo sua configuração interna, dimensões e outros detalhes técnicos. Para interruptores de alavanca, isso geralmente indica uma configuração DPDT (Double Pole Double Throw), comum para funções "On-On".
6 Terminais: Isso significa que possui 6 terminais (ou pinos) . Essa contagem confirma fortemente que se trata de uma chave Double Pole Double Throw (DPDT) . Em uma chave DPDT, você tem dois "polos" (entradas) independentes, e cada polo pode ser conectado a uma de duas "linhas" (saídas).
Normalmente, 2 terminais são para a entrada (terminais comuns para cada polo).
Os 4 terminais restantes são para as saídas (dois para cada polo).
3A 125V: Esta é a classificação elétrica do interruptor:
3 Amperes (A): A corrente máxima que os contatos do interruptor podem transportar com segurança.
125 Volts (V): A tensão máxima (CA ou CC, embora normalmente especificada para CA nesses tipos de interruptores, a menos que indicado de outra forma) que pode ser aplicada nos contatos.
Azul: refere-se à cor da alavanca de alternância (a alça) ou, às vezes, de uma tampa de plástico na alavanca.

Como funciona um interruptor DPDT "On On"

Imagine dois interruptores unipolares separados operados pela mesma alavanca. Quando a alavanca está na posição "Ligado", um conjunto de conexões é feito. Ao comutá-la para a outra posição "Ligado", essas conexões se rompem e um conjunto diferente de conexões é feito.

Esse tipo de switch é incrivelmente versátil.

Aplicações comuns:
Controlando dois circuitos separados simultaneamente: Você pode alternar duas linhas de energia ou caminhos de sinal diferentes.
Inversão da direção do motor: reconfigurando a polaridade para um motor CC.
Selecionar entre duas entradas ou saídas: Por exemplo, escolher entre duas fontes de áudio ou direcionar um sinal para um de dois destinos.
Circuitos de bypass: Em pedais de guitarra ou equipamentos de áudio, para alternar entre um sinal processado e um bypass seco.
Projetos eletrônicos "faça você mesmo": muitos circuitos personalizados exigem esse tipo de comutação de estado duplo.

Considerações importantes para uso:
Tensão e corrente nominal: Certifique-se sempre de que a tensão e a corrente do seu circuito não excedam a classificação de 3 A 125 V do interruptor. Sobrecargas podem danificar o interruptor e criar risco de incêndio.
Fiação: Preste muita atenção ao diagrama de fiação de um interruptor DPDT, pois conectar os 6 terminais corretamente é crucial para o funcionamento pretendido. Normalmente, os dois terminais centrais são as entradas "comuns" para cada polo.
Montagem: Interruptores de alavanca de metal geralmente requerem um furo de montagem em um gabinete, preso por uma porca e arruela.

Esta "Chave Alavanca Metálica On On SMTS-202" é um componente robusto e flexível para diversas aplicações de controle elétrico e eletrônico.

Para mais informações, entre em contato.
