UA7915 Circuito Integrado Fairchild

Código: 015564

R$ 1,80

Qtde: Comprar Disponibilidade: Imediata Estoque: 161 unidades

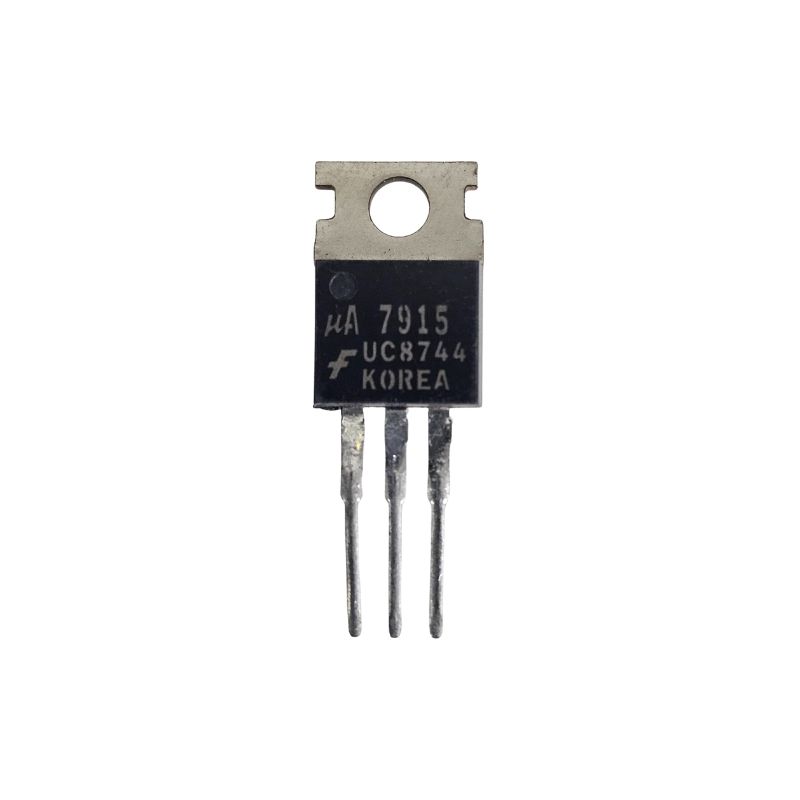

Circuito Integrado UA7915 Fairchild

O Circuito Integrado UA7915 fabricado pela Fairchild (agora parte da ON Semiconductor) é um regulador de tensão linear de saída fixa negativa.

Ele faz parte da série "79xx", que se dedica a fornecer tensões negativas reguladas.

Especificações do UA7915

Característica	Detalhe
Função Principal	Regulador de Tensão Negativa Fixo
Tensão de Saída	$- 15 V$ DC
Corrente de Saída Máxima	Geralmente $1 A$ a $1.5 A$ (dependendo do sufixo exato do part number e do fabricante, a versão mais comum é $1.5 A$ )
Encapsulamento Comum	TO-220 (comumente usado em aplicações de maior potência que precisam de um dissipador de calor)
Proteções Integradas	Limitação de corrente e proteção contra sobrecarga térmica.
Série Equivalente	LM7915 (National/Texas Instruments), L7915 (STMicroelectronics)

Uso e Aplicações

UA7915 é usado para criar uma fonte de alimentação estável de $- 15 V$ . É muito comum em:
Fontes de Alimentação Simétricas: Em circuitos que exigem tensões positivas e negativas (por exemplo, $+ 15 V$ e $- 15 V$ ), o UA7915 é geralmente pareado com o regulador 7815 (que fornece os $+ 15 V$ ).
Circuitos Analógicos: Usado para alimentar amplificadores operacionais (op-amps) e outros circuitos analógicos que necessitam de uma alimentação dupla (dual supply).
Regulação "On-Card": Fornecer regulação de tensão localizada diretamente na placa de circuito impresso para eliminar problemas de ruído e distribuição de energia.

Atenção
Reguladores de tensão linear como este dissipam o excesso de energia em forma de calor. Se a diferença entre a tensão de entrada e a tensão de saída for grande ou se a corrente de carga for alta, é essencial usar um dissipador de calor adequado para evitar o desligamento térmico ou a queima do componente.

Valor Unitário
Imagem Meramente Ilustrativa
