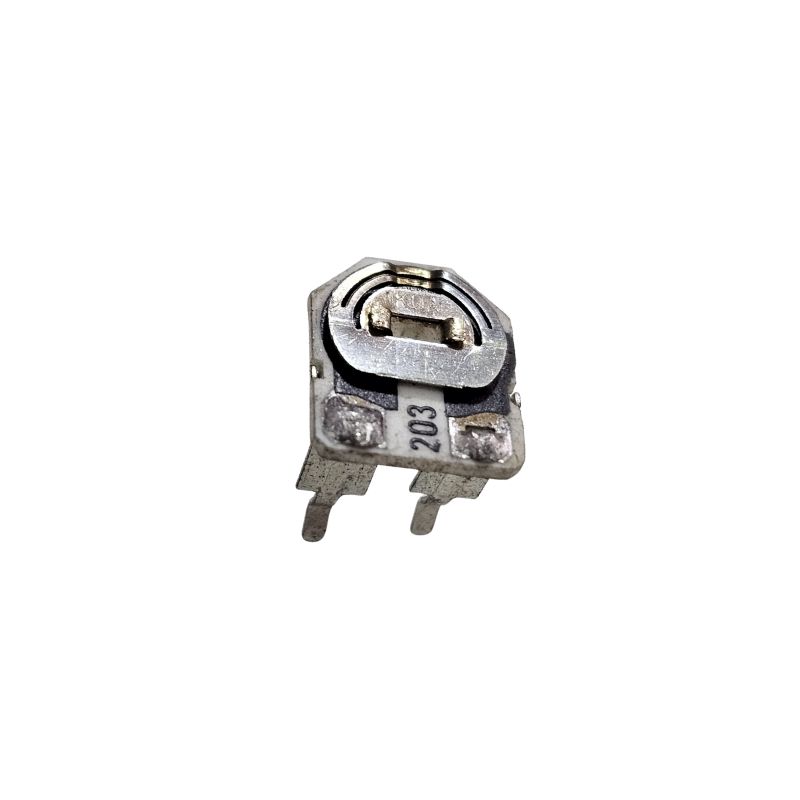

Trimpot 20K Horizontal = 203
O Trimpot 20K Horizontal é um componente eletrônico de resistência variável (potenciômetro de ajuste) projetado para ser montado em placas de circuito impresso com o seu mecanismo de ajuste (parafuso) acessível pela lateral, paralelo à placa.
1. Características Principais
| Característica | Detalhe |
| Componente | Trimpot (Potenciômetro de Ajuste) |
| Resistência Nominal | 20 KiloOhms |
| Montagem | Horizontal (Terminais para Montagem Through-Hole - PTH) |
| Ajuste | Lateral (O parafuso de ajuste fica na lateral do corpo). |
| Aplicações | Calibração de circuitos, ajuste de pontos de polarização (bias), e divisores de tensão ajustáveis. |
2. Modelos Comuns da Indústria (Série 20K Horizontal)
O valor de 20k é padrão, mas o modelo exato do trimpot horizontal depende da sua aplicação, sendo os mais comuns:
| Modelo/Série Típica | Número de Voltas | Precisão |
| 3362 ou 3386F | Uma Volta (Ajuste Rápido) | Padrão |
| 3296W (ou similar) | Multivoltas (Geralmente 25) | Alta Precisão |
3. Especificações Elétricas e Físicas Típicas (Modelo de Uma Volta - 3362/3386)
| Parâmetro | Notas | |
| Resistência Nominal | Código de três dígitos: 203 | |
| Tolerância industrial comum. | ||
| Potência Máxima | Valor típico para uso em placa (baixa potência). | |
| Tipo de Elemento | Cermet é mais estável e preciso. | |
| Resistência à Variação | A variação de resistência é proporcional ao giro. |
A principal característica deste componente é o seu formato horizontal, que permite que a altura total do componente acima da PCB seja muito baixa, facilitando o design de caixas e gabinetes. Se o projeto exigir um ajuste muito fino e preciso, o modelo multivoltas (como o 3296W horizontal) seria a escolha mais adequada.
Valor Unitário
Imagem Meramente Ilustrativa
Para mais informações entre em contato.
