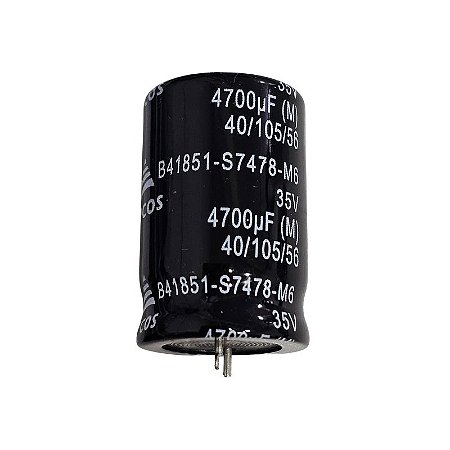

Capacitor Eletrolítico 4700uF x 35V RD 105º 18Dx40A B41851-S7478-M6 Epcos

Capacitor Eletrolítico 4700uF X 35V RD 105º Epcos
Capacitor Eletrolitico Radial 4700uf 35v
Série: B41851-A7478-M
Tamanho: 18D x 35A
Você está diante de um capacitor eletrolítico de alto valor da Epcos, comumente usado em aplicações de alimentação elétrica e filtragem de alta corrente. Vamos detalhar:
Capacitor Eletrolítico: Isso confirma que é um capacitor eletrolítico, ou seja, é polarizado (tem terminais positivos e negativos específicos) e atinge alta densidade de capacitância.
4700uF: Este é o valor da capacitância, 4700 microfarads. Trata-se de uma capacitância bastante substancial, indicando seu papel no armazenamento de uma quantidade significativa de carga e no fornecimento de filtragem pesada.
35 V: Esta é a tensão nominal, 35 V CC. O capacitor foi projetado para operar com segurança com uma tensão CC máxima de 35 V. É crucial não exceder essa tensão.
RD: Assim como os outros capacitores Epcos, esta é uma designação de série . A série "RD" terá características específicas, como dimensões, capacidade de lidar com a ondulação da corrente, ESR (Resistência Equivalente em Série) e vida útil esperada. Para um capacitor grande como este, a classificação da corrente de ondulação e a ESR são particularmente importantes.
105º: Indica a temperatura máxima de operação de 105 graus Celsius. Esta é uma classificação de temperatura robusta, sugerindo bom desempenho e vida útil potencialmente mais longa em comparação com capacitores com classificação de 85°C, especialmente em aplicações que geram calor.
Epcos: O fabricante, uma marca global de grande reputação em componentes eletrônicos.
Principais características e aplicações comuns:
Dada sua alta capacitância e classificação de tensão moderada, este capacitor é ideal para:
Filtragem de Fonte de Alimentação de Alta Potência: É muito comumente encontrada no estágio de saída de fontes de alimentação CC (por exemplo, em fontes de alimentação de PC, amplificadores de áudio e fontes de alimentação industriais) para suavizar efetivamente ondulações significativas de tensão após a retificação. Ela armazena uma grande quantidade de energia para fornecer uma saída CC estável.
Armazenamento/buffering de energia: atua como um reservatório para demandas repentinas de corrente, evitando quedas de tensão em circuitos que sofrem cargas variáveis.
Amplificadores de áudio: usados ​​nas seções de alimentação de amplificadores de áudio para filtragem, fornecimento de energia limpa aos estágios do amplificador e melhoria da resposta de graves, garantindo fornecimento de corrente suficiente.
Acionamentos de motores e controles industriais: para capacitância em massa em filtragem de barramento CC, manuseio de grandes surtos de corrente e suavização de CA retificada.
Conversores CC-CC: Como capacitores de entrada ou saída.
Considerações importantes para substituição ou uso:
A polaridade é fundamental: como todos os capacitores eletrolíticos, este é polarizado. Conectá-lo com a polaridade invertida levará a uma falha rápida, frequentemente com vazamento de eletrólito ou até mesmo explosão. O terminal negativo normalmente é marcado com uma faixa ou um sinal de menos no corpo do capacitor.
Tensão nominal: Certifique-se sempre de que a tensão máxima de operação do circuito esteja bem abaixo da tensão nominal de 35 V. Em caso de substituição, a tensão nominal do novo capacitor deve ser igual ou superior à do original.
Valor da capacitância: Para filtragem de fontes de alimentação, corresponder ao valor de 4700 uF é geralmente crítico. Desvios excessivos podem afetar a supressão de ondulações e a estabilidade do sistema.
Classificação de temperatura: se o capacitor original era de 105 °C, ou se o ambiente é quente, é importante usar um capacitor com classificação de 105 °C para maior durabilidade.
Classificação de corrente de ondulação: Esta classificação é extremamente importante para capacitores de filtro grandes. O capacitor deve ser capaz de suportar o pico de corrente de ondulação CA sem superaquecimento. Consulte a ficha técnica da Epcos para a série "RD" para garantir que a capacidade de corrente de ondulação seja suficiente para a sua aplicação.
ESR (Resistência Equivalente em Série): Para aplicações de comutação de alta corrente ou alta frequência, uma ESR baixa é desejável. A série "RD" da Epcos pode oferecer boas características de ESR, mas verifique com a folha de dados.
Dimensões Físicas: Esses capacitores de alta capacitância podem ser bem grandes. Sempre verifique as dimensões físicas (diâmetro e altura) e o espaçamento dos fios para garantir que o novo capacitor caiba no espaço disponível na placa de circuito impresso ou no chassi.
Vida útil: Os capacitores eletrolíticos têm uma vida útil limitada, fortemente influenciada pela temperatura e pela ondulação da corrente. Capacitores de alta qualidade, como os Epcos, especialmente com classificação de 105 °C, são projetados para maior longevidade.

Ao substituir um capacitor desse tipo, consultar as marcações do componente original e, potencialmente, sua folha de dados (se disponível) é a melhor abordagem para encontrar um substituto apropriado.
