Transistor BF199 Philips
O BF199 é um Transistor de Junção Bipolar (BJT) comum e versátil , especificamente conhecido como transistor NPN de silício de média frequência . A parte "Philips" da sua consulta indica o fabricante original, que agora é NXP Semiconductors após várias mudanças na estrutura corporativa.
Visão geral do transistor BF199
O prefixo "BF" geralmente denota transistores projetados para aplicações de RF (Radiofrequência) ou alta frequência , uma convenção comum na nomenclatura europeia.
Principais características:
Polaridade: É um transistor NPN . Isso significa que é usado em circuitos onde uma corrente positiva na base (em relação ao emissor) o liga, permitindo que a corrente flua do coletor para o emissor.
Material: É feito de silício , o material semicondutor mais amplamente utilizado por seu desempenho confiável em temperaturas variadas.
Tipo de encapsulamento: Normalmente, você encontrará o BF199 em um pequeno encapsulamento plástico TO-92 . Este é um encapsulamento muito comum e barato para componentes de baixa potência e through-hole.
Faixa de frequência: como um transistor de "média frequência", ele foi projetado para funcionar bem na faixa de VHF (frequência muito alta) e pode se estender até a faixa mais baixa de UHF (frequência ultra alta) .
Especificações típicas (estes são valores gerais; sempre consulte uma folha de dados específica da Philips/NXP para obter números precisos):
Tensão Coletor-Emissor (VCEO): Até 25V. Esta é a tensão máxima que ele pode suportar com segurança entre o coletor e o emissor quando a base está aberta.
Tensão base-coletor (VCBO): Até 40V.
Corrente de Coletor (CI): Cerca de 25mA (até 50 mA em algumas variantes). Isso confirma que se trata de um transistor de pequeno sinal , não destinado à comutação de alta potência.
Dissipação de potência (P_tot): Normalmente em torno de 350mW a 500mW .
Frequência de Transição (fT): Este é um parâmetro crucial para transistores de RF, indicando a frequência na qual seu ganho de corrente cai para a unidade. No caso do BF199, ele normalmente está na faixa de 550 MHz a 1,1 GHz , destacando sua capacidade para aplicações de média a alta frequência.
Ganho de corrente CC (hFE): geralmente varia de 38 a mais de 100 , dependendo das condições operacionais.
Aplicações comuns:
As características do BF199 o tornam adequado para uma variedade de tarefas em circuitos de rádio e televisão, incluindo:
Amplificadores Vision IF: Em receptores de TV mais antigos, era comumente usado nos estágios do amplificador de frequência intermediária (IF).
Amplificadores de RF: amplificam sinais fracos de radiofrequência.
Osciladores: Geram sinais de alta frequência para diversos fins.
Mixers: Combinação de sinais de diferentes frequências em receptores de rádio.
Comutação de alta frequência para uso geral: embora seja basicamente um amplificador, sua velocidade pode torná-lo adequado para comutação rápida de pequenos sinais.
O BF199 é um componente clássico e, embora ainda esteja disponível, dispositivos de montagem em superfície (SMDs) mais novos, compactos e de alto desempenho frequentemente o substituem em designs modernos. No entanto, continua sendo uma opção confiável para reparos de equipamentos mais antigos e projetos de hobby.
Valor Unitário

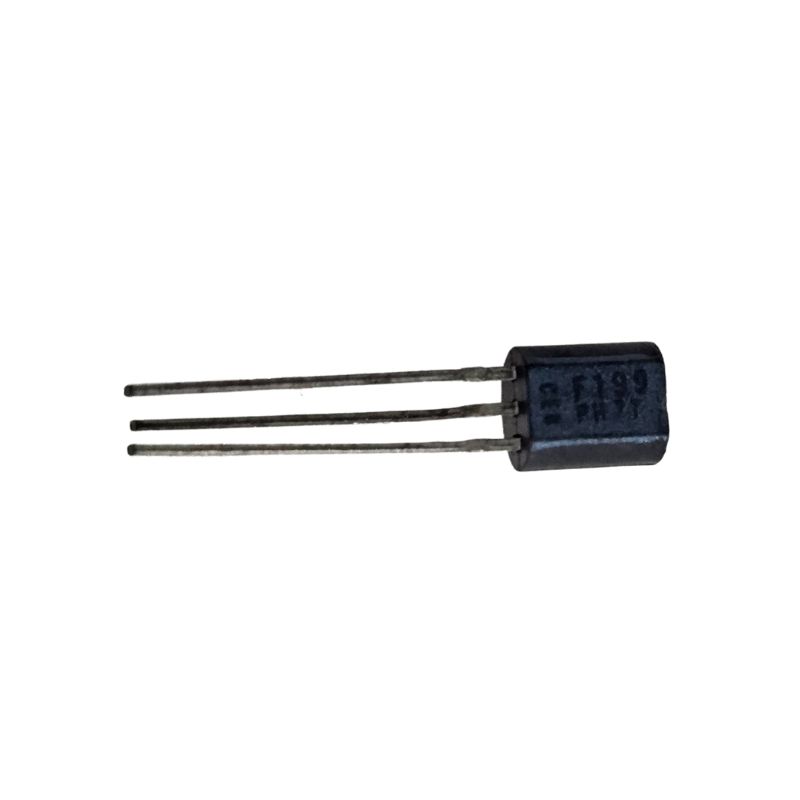

Imagem Meramente Ilustrativa
Para mais informações, entre em contato
