Capacitor Eletrolítico 3300uF x 450V RD 85º Giga Epcos

Capacitor Eletrolítico 3300uF 450V RD 85º Giga Epcos
Capacitor Giga-Elco 3.300uF 450V
Série: B43875-A5338-Q
Tamanho: 75D X 145A

Capacitor Eletrolítico 3300uF x 450V RD 85º Giga Epcos B43875-A5338-Q 75DX145A, é um componente de alta capacidade e tensão, projetado para aplicações que exigem grande armazenamento de energia e robustez. Vamos detalhar cada parte de sua descrição:

Análise das Especificações:
Capacitor Eletrolítico: Indica o tipo de capacitor. Capacitores eletrolíticos são conhecidos por oferecerem altas capacitâncias em volumes relativamente pequenos, sendo polarizados (possuem um terminal positivo e um negativo que devem ser conectados corretamente no circuito)
3300uF: Este é o valor da capacitância.
"$uF$" significa microfarad (micofarads), onde 1 microfarad é igual a $10^{-6}$ farads.
3300uF é uma capacitância muito alta, indicando que este capacitor é capaz de armazenar uma quantidade significativa de carga elétrica.
450V: Esta é a tensão máxima de trabalho (tensão nominal)
Significa que o capacitor pode operar continuamente com tensões de até 450 Volts sem risco de dano. É crucial nunca aplicar uma tensão maior que essa, pois isso pode levar à falha do capacitor (inclusive explosão ou vazamento).
A combinação de alta capacitância e alta tensão o torna adequado para aplicações de potência.
RD: Geralmente se refere a "Radial" ou "Rod" (haste). Neste contexto, "Radial" indica o tipo de terminal/montagem
Terminais radiais significam que ambos os terminais saem da mesma extremidade do corpo do capacitor, facilitando a montagem em placas de circuito impresso (PCBs) através de furos (Through-Hole Technology - THT)
85º: Indica a temperatura máxima de operação.
Este capacitor é projetado para operar de forma confiável em temperaturas de até 85 graus Celsius. Capacitores de maior qualidade para aplicações mais exigentes podem ter classificações de 105°C.
Giga Epcos:
Epcos é a marca/fabricante do capacitor. Epcos é uma divisão da TDK Corporation, conhecida por fabricar componentes eletrônicos de alta qualidade, incluindo capacitores.
Giga pode ser uma linha de produtos ou uma sub-marca dentro da Epcos, possivelmente indicando uma série de alta capacidade ou para aplicações específicas.
B43875-A5338-Q: Este é o código de peça (part number) específico do fabricante (Epcos/TDK).
Este código é essencial para identificar exatamente o modelo, as especificações detalhadas, e para fins de compra ou substituição. Ele permite acessar a folha de dados (datasheet) completa do componente, que fornece informações críticas como corrente de ripple máxima, ESR (Equivalent Series Resistance), expectativa de vida útil, dimensões exatas, etc.
75DX145A: Estas são as dimensões físicas do capacitor.

75D se refere ao diâmetro do capacitor: 75 mm.
145A se refere à altura (ou comprimento) do capacitor: 145 mm
Estas dimensões indicam um capacitor físico muito grande, o que é esperado para valores de capacitância e tensão tão altos. O tamanho é uma consideração crucial no projeto do layout da placa de circuito ou do gabinete do equipamento.

Aplicações Típicas:
Devido às suas características de alta capacitância e alta tensão, este capacitor é ideal para:
Fontes de Alimentação Chaveadas (SMPS) de Alta Potência: Especialmente no estágio de entrada (retificação e filtragem), onde ele atua como um filtro de ripple principal para suavizar a tensão DC após a retificação da rede AC de alta tensão.
Inversores de Frequência e Conversores de Potência: Usado em estágios de barramento DC para armazenar energia e estabilizar a tensão para os módulos de potência (IGBTs, MOSFETs).
Sistemas de Energia Solar (Inversores Solares): Para lidar com as altas tensões do barramento DC e fornecer filtragem para o inversor que converte DC em AC.
Retificadores de Alta Tensão: Em aplicações industriais onde é necessário retificar e filtrar altas tensões AC para DC.
Equipamentos de Solda: Em máquinas de solda industriais.
Sistemas de Controle de Motores: Em drivers de motores de grande porte.

Considerações Importantes:
Polaridade: Como um capacitor eletrolítico, ele é polarizado. A conexão incorreta (inversão da polaridade) causará danos permanentes ao capacitor e pode levar à sua falha catastrófica (aquecimento, inchaço, vazamento ou até explosão).
Corrente de Ripple: Capacitores grandes como este são projetados para lidar com correntes de ripple significativas (correntes alternadas que fluem através do capacitor em um barramento DC). A capacidade de corrente de ripple é um parâmetro crítico encontrado no datasheet.
ESR (Equivalent Series Resistance): A ESR é uma resistência interna que afeta a eficiência do capacitor e a quantidade de calor que ele gera. Em aplicações de alta potência, capacitores com baixa ESR são preferíveis.Vida Útil: A vida útil de capacitores eletrolíticos é influenciada pela temperatura e pela corrente de ripple. Um capacitor de 85°C geralmente tem uma vida útil menor do que um de 105°C sob as mesmas condições de temperatura ambiente e ripple. O datasheet fornecerá informações detalhadas sobre a vida útil esperada.
Em resumo, o Capacitor Eletrolítico 3300uF x 450V RD 85º Giga Epcos B43875-A5338-Q 75DX145A é um componente robusto e de alta performance, essencial para aplicações de eletrônica de potência que exigem filtragem eficiente e armazenamento de energia em altas tensões.

Valor Unitário

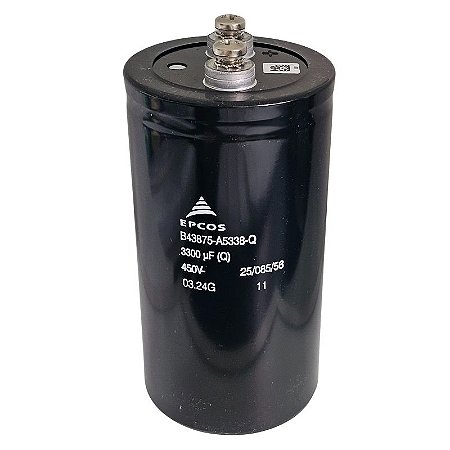

​​​​​​​Imagem Meramente Ilustrativa
Para mais informações, entre em contato.
