Capacitor Eletrolítico 220uF x 400V RD 105º Snapin 30DX30A B43504-S9227-M Epcos
É um Capacitor Eletrolítico de Alumínio de alto desempenho, com especificações focadas em aplicações de alta tensão e potência, como fontes de alimentação chaveadas (SMPS) e inversores.
Detalhamento das Especificações
| Especificação | Valor | Significado |
| Tipo | Eletrolítico | Indica que o capacitor usa uma camada de óxido dielétrica e um eletrólito líquido ou gel. É polarizado, ou seja, deve ser conectado respeitando a polaridade (positivo e negativo). |
| Capacitância | 220 uF (Microfarads) | A capacidade de armazenamento de carga elétrica do capacitor. |
| Tensão | 400 V | A tensão nominal máxima que o capacitor pode suportar continuamente. Um valor alto, típico para o circuito de entrada (estágio DC-link) em fontes de alimentação de 220V AC retificadas. |
| Temperatura | 105º | Indica a temperatura máxima de operação segura. Capacitores de 105°C geralmente têm uma vida útil mais longa em altas temperaturas do que os modelos de 85°C. |
| Terminais | Snap-in | O estilo de montagem. Os terminais (pinos) são projetados para encaixar por pressão (como um botão de pressão) nos furos da placa de circuito impresso (PCB), proporcionando uma fixação mecânica mais robusta antes da soldagem. |
| Dimensões | 30D x 30A | As dimensões físicas aproximadas do corpo cilíndrico. 30 mm de Diâmetro (D) por 30 mm de Altura (A). |
| Fabricante/Série | Epcos | O fabricante (agora parte do grupo TDK). |
| Código da Peça | B43504-S9227-M | É o número de peça (part number) específico do fabricante Epcos/TDK, que identifica as características exatas de engenharia, como tolerância, resistência em série equivalente (ESR) e expectativa de vida (lifetime). |
Aplicações Típicas
Este capacitor é um componente chave, frequentemente referido como "capacitor de barramento" ou "capacitor de filtro primário", em:
Fontes de Alimentação Chaveadas (SMPS): Usado após o estágio retificador para filtrar a tensão AC retificada, transformando-a em uma tensão DC relativamente suave (DC-link). Ele armazena a energia que será fornecida ao conversor DC/DC (como Flyback ou PFC).
Inversores e Conversores: Em sistemas que geram alta tensão ou convertem potência (ex: inversores solares, drivers de LED de alta potência).
Sua alta tensão (400V) e alta temperatura (105°C) indicam que ele foi projetado para operar de forma confiável em ambientes de alta potência e calor
Valor Unitário

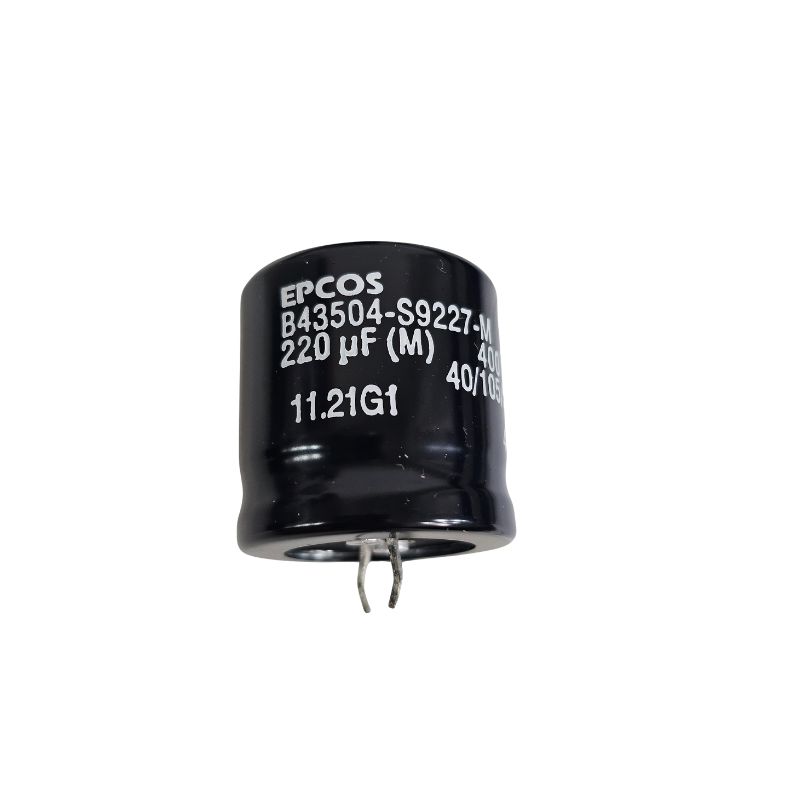

Imagem Meramente Ilustrativa
