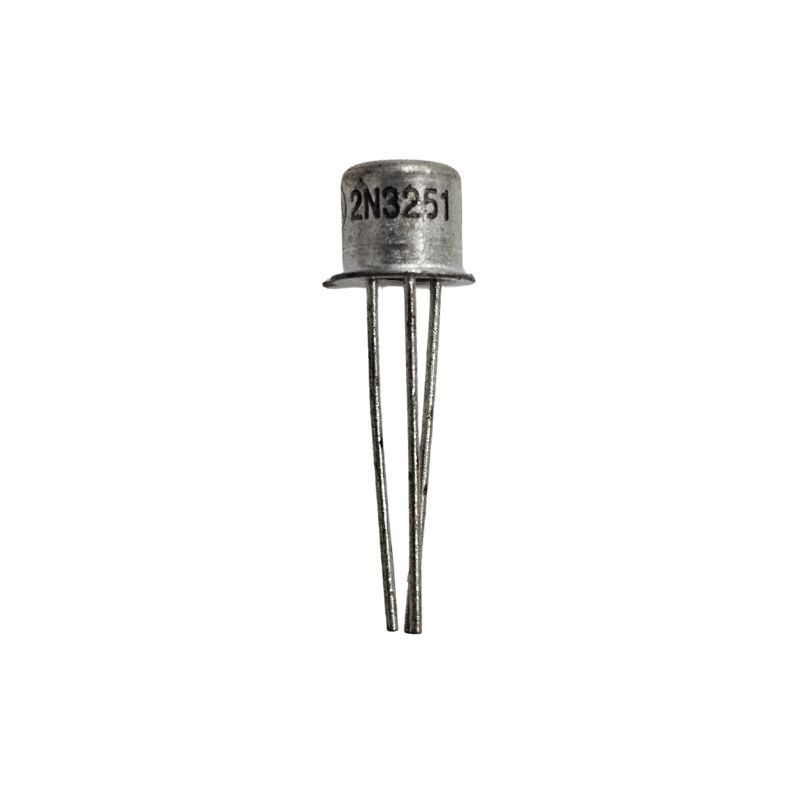

Transistor 2N3251 Motorola
O 2N3251 é um Transistor de Junção Bipolar (BJT) clássico , e o "Motorola" indica que ele foi fabricado pela Motorola (uma importante empresa de semicondutores, agora NXP Semiconductors após várias alienações).
Visão geral do transistor 2N3251
O prefixo 2N faz parte da convenção de nomenclatura JEDEC (Joint Electron Device Engineering Council) para transistores, indicando um único transistor discreto.
Com base nas folhas de dados disponíveis (incluindo as da Motorola), aqui está o que você precisa saber sobre o 2N3251:
Polaridade: É um transistor planar de silício PNP . Isso significa que ele foi projetado para ser usado em circuitos onde a corrente flui do emissor para o coletor (corrente convencional). Para um transistor PNP, uma tensão negativa (ou corrente de saída) da base em relação ao emissor é usada para ligá-lo.
Material: É feito de silício , o material semicondutor padrão para a maioria dos transistores modernos devido à sua confiabilidade e desempenho em uma faixa de temperaturas.
Embalagem: Normalmente vem em uma embalagem metálica tipo lata TO-18 . Trata-se de uma embalagem metálica pequena e hermeticamente selada, frequentemente usada para transistores de pequeno sinal e conhecida por sua boa estabilidade térmica e blindagem.
Aplicação: O 2N3251 é geralmente usado como um transistor de comutação e amplificador de pequeno sinal, de uso geral . Embora às vezes seja listado para aplicações de RF (com uma frequência de transição, fT, em torno de 300 MHz), seu design principal é para comutação e amplificação gerais em vários circuitos eletrônicos.
Especificações principais (valores típicos; consulte sempre a folha de dados específica para obter números exatos da Motorola):
Tensão Coletor-Emissor (VCEO): Até 40V. Esta é a tensão máxima que ele pode suportar entre o coletor e o emissor quando a base está aberta.
Tensão base-coletor (VCBO): Até 50V.
Corrente de Coletor (CI): Até 200mA . Isso indica que é um transistor de pequeno sinal, não projetado para aplicações de alta potência.
Dissipação de Potência (P_tot): Cerca de 360mW . Esta é a potência máxima que ele pode dissipar com segurança na forma de calor.
Frequência de Transição (fT): Normalmente de 250MHz a 300MHz . Este parâmetro indica sua capacidade de alta frequência, mostrando que pode ser usado em aplicações de RF em frequências mais baixas.
Ganho de corrente CC (hFE): varia com a corrente e a tensão do coletor, mas pode variar de 50 a 300 em pontos operacionais típicos.
Aplicações comuns:
Comutação de uso geral: ligar e desligar pequenas correntes em circuitos lógicos, drivers de relé ou luzes indicadoras.
Amplificação de pequenos sinais: amplificação de sinais elétricos fracos em circuitos de áudio, interfaces de sensores ou sistemas de controle.
Circuitos de driver: acionam outros componentes que exigem uma pequena quantidade de corrente.
O 2N3251 é um transistor confiável e amplamente utilizado para uma variedade de tarefas que exigem manuseio de baixa a média potência e tensão.
Valor Unitário
Imagem Meramente Ilustrativa
Para mais informações, entre em contato
