Capacitor Eletrolítico 100uF x 63V RD 105º Jwco
Especificações Técnicas
Tipo: Capacitor eletrolítico de alumínio, polarizado, com terminais radiais (montagem tipo through-hole).
Capacitância nominal: 100 µF (microfarads).
Tensão nominal de trabalho: 63 V DC — tensão máxima segura para operação contínua.
Temperatura máxima de operação: até 105 °C — adequado para aplicações que geram calor ou ambientes de operação mais agressivos. Tolerância: geralmente ± 20% (valor típico de tolerância para capacitores eletrolíticos comerciais).
Formato / Encapsulamento: corpo cilíndrico de alumínio com isolamento e terminais radiais — ideal para montagem em placas de circuito impresso (PCB).
Polarização: possui polo positivo (ânodo) e negativo (cátodo) — atenção à polaridade na instalação
Funções e Aplicações Comuns
Este tipo de capacitor é amplamente utilizado em vários contextos da eletrônica, por suas características de armazenamento de carga e estabilização de tensão:
Filtragem e suavização de tensão (ripple): Em fontes de alimentação, estabilizadores, conversores DC-DC, para suavizar variações e ondulações de tensões DC.
Acoplamento e desacoplamento em circuitos eletrônicos: Para “descarregar” picos de corrente, fornecer energia instantânea em picos de demanda, isolar etapas de sinal, etc
Uso em equipamentos sujeitos a calor ou ambientes exigentes: A classificação até 105 °C torna-o adequado para uso em fontes, amplificadores, placas-mãe, dispositivos de potência, automação, etc. Estabilização de tensão em placas e circuitos impressos (PCBs): Muito usado em equipamentos eletrônicos de consumo, computadores, sistemas embarcados e módulos de alimentação.
Vantagens e Características Relevantes
Alta capacitância com baixa área física — bom “armazém” de energia para filtragem e estabilização.
Tensão nominal relativamente alta (63V) — dá uma boa margem de segurança em circuitos de média tensão DC.
Suporta temperaturas elevadas (até 105 °C) — ideal para fontes de alimentação e aplicações “quentes”.
Montagem simples (terminal radial) — fácil substituição, instalação e reparos em placas de circuito impresso.
Versatilidade: pode ser usado em diversas aplicações — áudio, alimentação, conversores, estabilização, etc.
Considerações na Utilização
Por ser um capacitor polarizado, é crucial respeitar a polaridade na instalação — conectar invertido pode causar falha ou até explosão.
A tensão aplicada no circuito deve ser sempre inferior ou igual a 63VDC para garantir segurança e vida útil.
Apesar de robusto, a vida útil depende de fatores como temperatura de operação, ripple current e ambiente — ideal para projetos respeitarem as condições nominalmente especificadas.
Valor Unitário

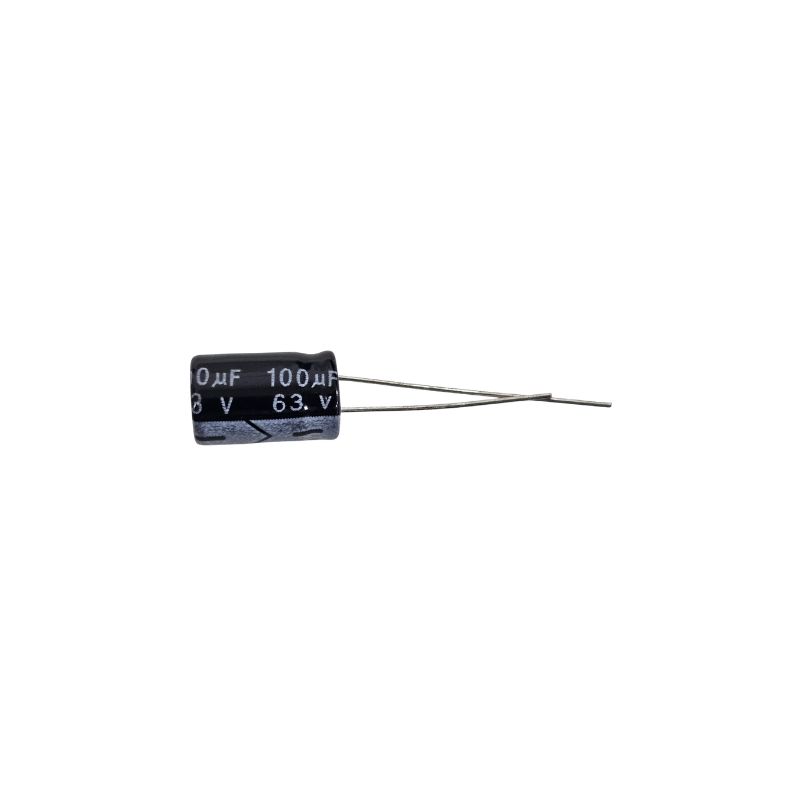

Imagem Meramente Ilustrativa
