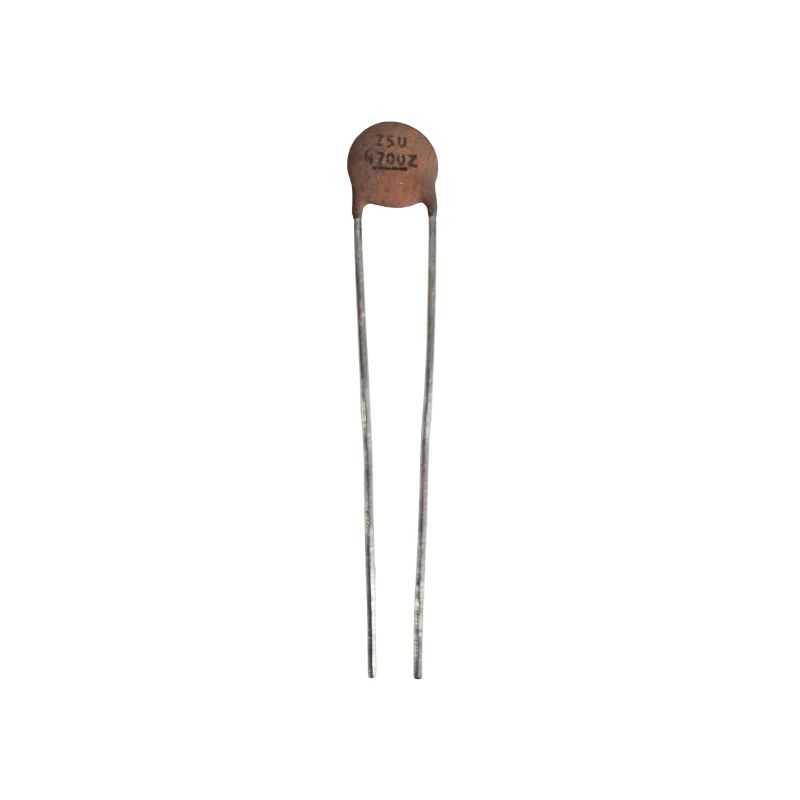

Capacitor Cerâmico 4K7 x 50V Z5V = Z5V 4700Z
Vamos decifrar cada parte:
4K7 Este é o valor da capacitância. A letra 'K' representa "quilo" (mil), e o número que a precede e a sucede indica os valores da capacitância. Portanto, 4K7 significa 4,7 mil picofarads, ou 4.700 pF. A notação "K" no lugar da vírgula é muito comum na eletrônica para evitar a confusão com vírgulas ou pontos decimais.
50V Este é a tensão máxima de trabalho do capacitor. Isso significa que ele pode ser submetido a uma tensão contínua de até 50 Volts. É crucial não ultrapassar essa tensão, pois isso pode danificar ou até mesmo causar a explosão do componente.
Z5V Este é o código do coeficiente de temperatura. A EIA (Eletronic Industries Alliance) usa essa nomenclatura para classificar as características de temperatura e variação da capacitância.
Z: indica a temperatura mínima de operação, que é de +10°C.
5: a temperatura máxima de operação, que é de +85°C.
V: a máxima variação da capacitância dentro dessa faixa de temperatura, que é de -82% a +22%. Isso significa que o valor da capacitância pode variar bastante com a temperatura, o que é uma característica típica dos capacitores cerâmicos de baixo custo e alta capacitância.
4700Z Este é o código numérico do capacitor.
4700: indica o valor da capacitância em pF (picofarads), que é de 4.700 pF.
Z: é o código de tolerância, que pode variar entre os fabricantes. Em geral, ele indica uma tolerância maior que 20%, o que reforça o fato de que este tipo de capacitor é ideal para aplicações onde a precisão não é crítica.
Em resumo, o Capacitor Cerâmico 4K7 x 50V é um componente de 4.700 pF com uma tolerância bem ampla, projetado para trabalhar com no máximo 50V. O código Z5V indica que ele tem uma variação significativa de capacitância com a temperatura, o que o torna ideal para aplicações onde a precisão não é crítica, como em desacoplamento de circuitos e filtragem de ruído.
Valor Unitário
Imagem Meramente Ilustrativa
