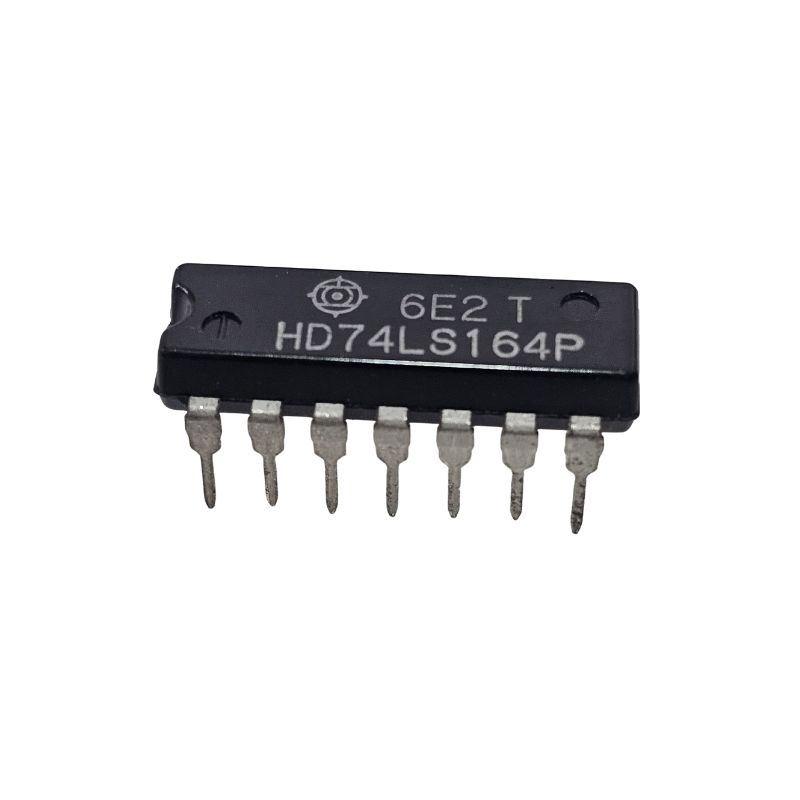

Circuito Integrado SN74LS164P = HD74LS164P Hitachi
O HD74LS164P é um Circuito Integrado (CI) da série lógica TTL (Transistor-Transistor Logic) de baixa potência Schottky (LS), originalmente fabricado pela Hitachi (agora parte da Renesas).
Funções e Características Principais
O HD74LS164P é um tipo de Registrador de Deslocamento (Shift Register) com as seguintes especificações:
Função: Registrador de Deslocamento de 8 Bits Serial-In / Paralelo-Out.
Ele recebe os dados serialmente (bit a bit) através de uma única linha de entrada.
Ele libera os dados armazenados paralelamente (todos os 8 bits simultaneamente) através de 8 pinos de saída individuais.
Encapsulamento: DIP-14 (Dual In-line Package com 14 pinos) - um formato de montagem através de furo (PTH) comum.
Entradas Seriais (A e B): Possui duas entradas seriais (A e B) que funcionam como uma porta AND (E). Os dados só entram no registrador se ambas as entradas estiverem em nível lógico ALTO (High). Se uma ou ambas estiverem em nível BAIXO (Low), a entrada de dados é inibida.
Clock: O deslocamento dos dados ocorre na transição de nível BAIXO para ALTO (Low-to-High) do pino de Clock.
Clear (Reset Assíncrono): Possui um pino de Master Reset assíncrono que zera todas as 8 saídas (Q0 a Q7) para zero (Low), independentemente do sinal de Clock.
Aplicação Típica
Este CI é amplamente utilizado para expansão de saídas em microcontroladores (como Arduino ou PIC). Ele permite que você controle até 8 cargas (como LEDs, segmentos de display, ou relés) usando apenas 3 pinos do seu microcontrolador (Data, Clock e Reset), economizando pinos I/O.
