Circuito Integrado TA7291SG Toshiba
O TA7291SG da Toshiba é um circuito integrado (CI) driver de motor projetado para controlar a rotação de motores de corrente contínua (DC). Ele é um componente muito popular para projetos de robótica e eletrônica que precisam de um controle simples e eficiente de motores.
O que ele faz?
A principal função do TA7291SG é atuar como uma ponte H (H-bridge), permitindo que você controle a direção de rotação de um motor DC e, em alguns casos, sua velocidade. A ponte H é uma configuração de circuito que permite aplicar tensão nos terminais de um motor em qualquer polaridade, o que é necessário para fazê-lo girar nos dois sentidos (horário e anti-horário).
Principais Características e Vantagens
Quatro modos de operação: O CI oferece quatro modos de controle para o motor:
Horário (CW - Clockwise): Gira o motor em um sentido.
Anti-horário (CCW - Counter-Clockwise): Gira o motor no sentido oposto.
Parar (STOP): Interrompe o movimento do motor.
Frear (BRAKE): Aplica uma força de frenagem nos terminais do motor, fazendo-o parar rapidamente.
Controle simples: O controle do motor é feito através de duas entradas lógicas (IN1 e IN2), que são fáceis de operar com um microcontrolador, como um Arduino ou Raspberry Pi.
Ampla faixa de tensão: Ele opera com uma tensão de alimentação lógica (VCC) de 4,5V a 20V e uma tensão para a ponte H (VS) de 0V a 20V, o que o torna compatível com uma variedade de fontes de energia e baterias.
Capacidade de corrente: O CI pode fornecer uma corrente de saída de 0,4A (média), com picos de até 1,2A, o que é suficiente para a maioria dos pequenos motores DC.
Proteções embutidas: Para garantir a segurança e a longevidade do componente, ele inclui proteções contra superaquecimento (thermal shutdown) e sobrecorrente.
Aplicações Comuns
O TA7291SG é a escolha ideal para:
Projetos de robótica: Para controlar motores de tração em robôs móveis.
Brinquedos e modelos controlados remotamente: Para mover rodas, braços ou outras partes.
Automação residencial: Para controlar pequenos atuadores, como em persianas elétricas ou fechaduras eletrônicas.
Valor Unitário

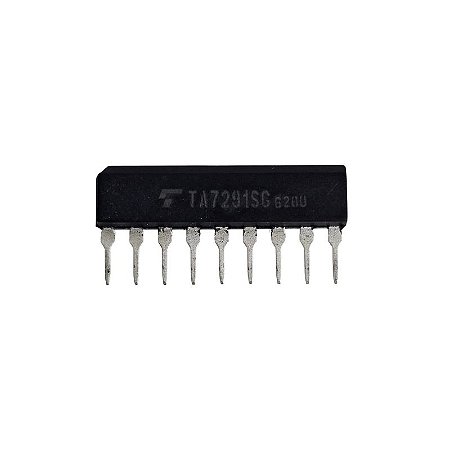

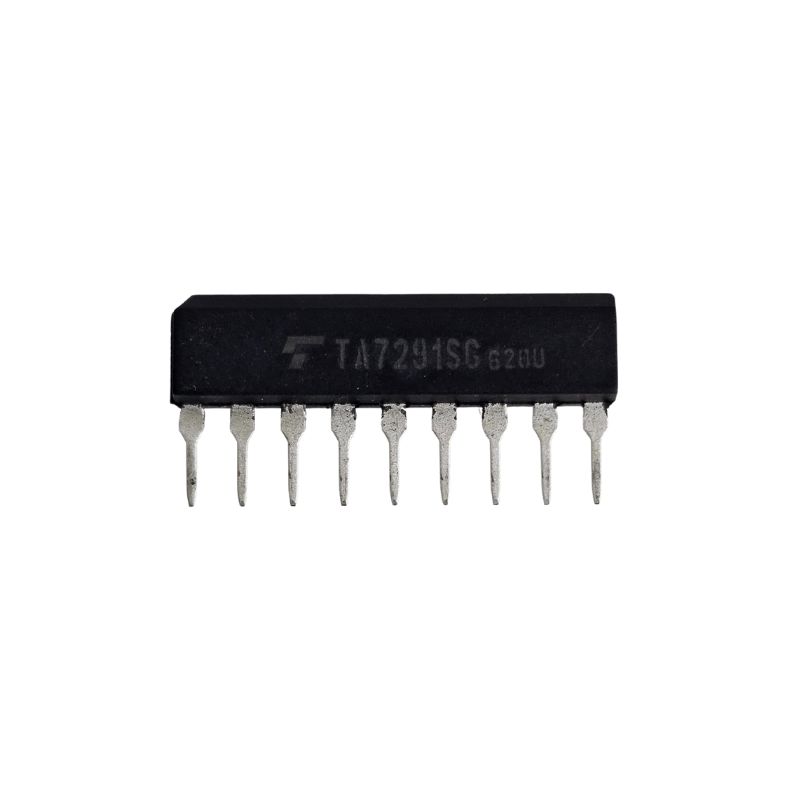

Imagem Meramente Ilustrativa
Para mais informações, entre em contato
