BORNE BR8F1-08 FEMEA 5,08MM 8VIAS = AKZ950-08
Te convido a ler a descrição do Borne BR8F1-08 (fêmea 5,08 mm, 8 vias / equivalente AKZ950-08), com suas especificações, materiais, aplicações e considerações de uso.
Especificações e Características Técnicas:
Tipo / Formato: borne fêmea do tipo plug-in / conector multipolar, 8 vias.
Passo (pitch): 5,08 mm — distância entre os pinos/terminais.
Número de vias / polos: 8 vias/polos.
Configuração de entrada de fio: entrada paralela à placa (wire entry parallel), com parafusos de fixação, típico de bornes com conexão por parafuso.
Tensão nominal: até ~ 300 V (ou 250–300 V dependendo da certificação).
Corrente nominal: cerca de 15 A.
Seção de fio compatível: fios rígidos entre ~ 0,2 mm² a 4,0 mm²; fios flexíveis ou com terminal até ~ 2,5 mm².
Material do corpo (isolamento): termoplástico (geralmente PA 6.6), classe de inflamabilidade UL 94 V-0 — resistente ao calor e retardador de chama.
Materiais de contato/parafuso: contatos em latão estanhado ou bronze fosforoso niquelado; parafusos em aço zincado (geralmente M2,5).
Temperatura de operação: de aproximadamente –40 °C até +105 °C.
Rigidez dielétrica / Isolação: resistência de isolação elevada, rigidez dielétrica típica conforme padrão (capaz de suportar tensões de teste, conforme ficha do fabricante).
Normas de segurança / segurança elétrica: corpo isolante com material que atende padrões retardadores de chama, contatos e parafusos dimensionados para conexões seguras.
Aplicações e Usos Comuns:
O borne é usado em aplicações onde se deseja uma conexão removível ou modular entre fios/cabos e PCBs (placas de circuito impresso) ou blocos de terminais. Exemplos:
Em painéis de controle ou eletroeletrônicos, para ligar módulos ou sensores, usando o borne como interface de conexão.
Em sistemas de automação, equipamentos industriais ou projetos DIY onde é necessário conectar múltiplos fios de forma organizada e segura.
Em protótipos e placas “modulares”, onde o conector permite desconectar/reconectar cabos sem solda.
Em distribuições elétricas de baixa potência — por exemplo, alimentação de circuitos, interligação de módulos, ramificações de sinal ou energia.
Em montagens que exigem isolamento, modularidade e facilidade de manutenção (troca de módulos, substituição de fios, reaproveitamento).
Vantagens:
Versatilidade de fios — aceita diversas bitolas de fio (rigido ou flexível), o que facilita uso em várias aplicações.
Capacidade razoável de corrente/tensão para aplicações de baixa a média potência (15 A / até 300V).
Material isolante e seguro (PA 6.6, UL 94 V-0) garantindo resistência térmica e proteção contra incêndio.
Fácil instalação e manutenção — conexão por parafuso, sem necessidade de solda; permite reconexões, trocas e modularidade.
Padrão industrial — passa por especificações compatíveis com muitos sistemas e placas, inclusive de automação.
Limitações e Cuidados:
Não indicado para cargas muito altas — acima de 15 A contínuos ou equipamentos de alta potência.
Em aplicações críticas de alta vibração, pode haver risco de desaperto se o torque do parafuso não for bem ajustado (ver torque máximo recomendado).
Precisa garantir bitola de fio correta — tanto para condutividade quanto para encaixe e aperto seguro.
Como é um conector removível, a conexão é menos robusta comparado a solda permanente — bom para modularidade, mas menos para rigidez mecânica.
Valor Unitário

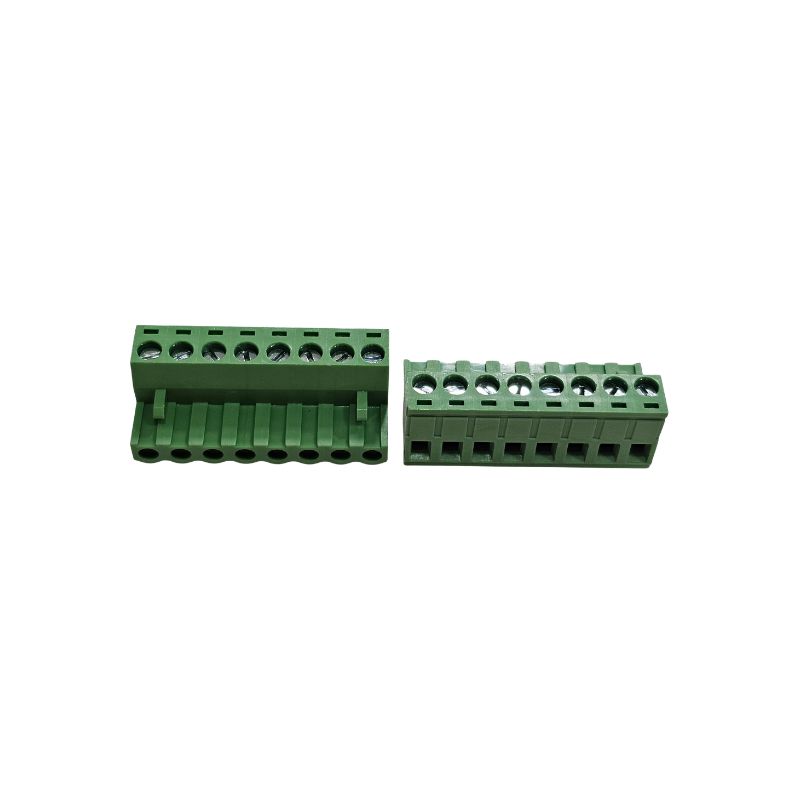

Imagem Ilustrativa
Para mais informações, entre em contato.
