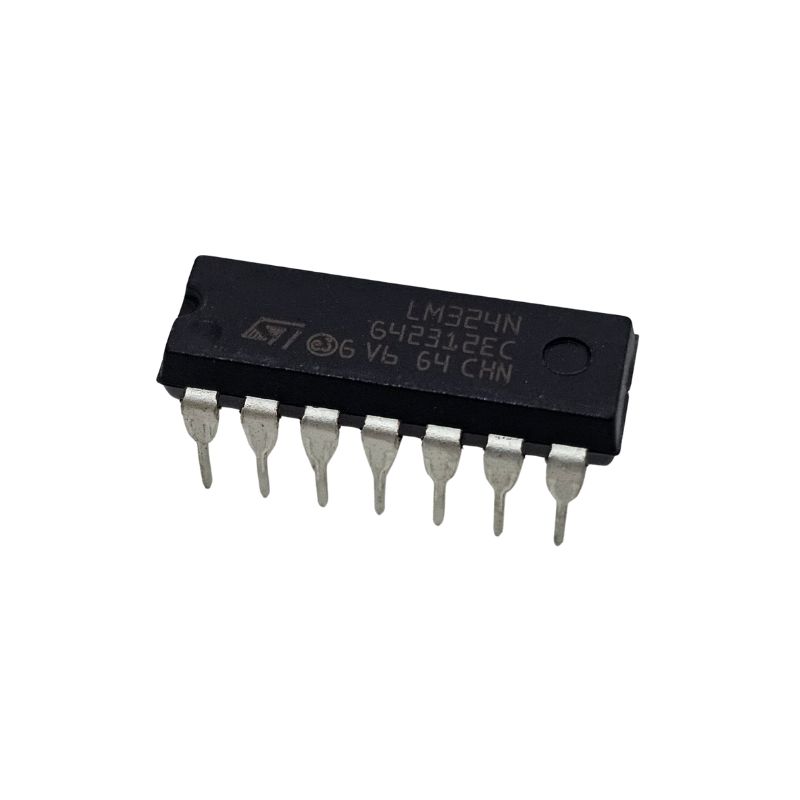

Amplificador Operacional LM324N
Amplificador operacional
Especificações:
Fabricante: STMicroelectronics
Categoria de produto: Amplificadores operacionais - Amp Op
Estilo de montagem: Orifício de passagem
Caixa / Gabinete: PDIP-14
Número de canais: 4 canais
Tensão de alimentação - Máx: 30 V
Produto da largura de banda de ganho (GBP): 1,3 MHz
Corrente de saída por canal: 40 mA
SR - Taxa de variação: 0,4 V / us
Vos - Tensão de deslocamento de entrada: 7 mV
Tensão de alimentação - Mín: 3 V
Temperatura operacional mínima: 0 C
Temperatura operacional máxima: + 70 C
Ib - Corrente de polarização de entrada: 250 nA
Corrente de Alimentação Operativa: 175 uA
Desligamento: Sem desligamento
CMRR - Razão de rejeição do modo comum: 65 dB
pt - Densidade de ruído de tensão de entrada: 40 nV / sqrt Hz
Série: LM324
Embalagem: Vareta
Tipo de amplificador: Amplificador de baixa potência
Altura: 5,1 mm
Tipo de entrada: Rail-to-Rail
Comprimento: 20 mm
Produto: Amplificadores Operacionais
Tipo de suprimento: Single, Dual
Tecnologia: Bipolar
Largura: 7,1 mm
Marca: STMicroelectronics
Tensão de alimentação dupla: +/- 3 V, +/- 5 V, +/- 9 V, +/- 12 V
Tensão de alimentação dupla máxima: +/- 15 V
Tensão de alimentação dupla mínima: +/- 1,5 V
Tensão de alimentação operacional: 3 V a 30 V, +/- 1,5 V a +/- 15 V
Pd - Dissipação de potência: 500 mW (1/2 W)
Tipo de Produto: Amps Op - Amplificadores Operacionais
Subcategoria: CIs amplificadores
Ganho de Tensão dB: 100 dB
O LM324N é um circuito integrado que contém quatro amplificadores operacionais independentes em um único encapsulamento DIP-14, oferecendo grande versatilidade para projetos eletrônicos. Ele é projetado para operação com tensão de alimentação simples ou dupla, apresentando baixo consumo de corrente, alta confiabilidade e estabilidade térmica.
É amplamente utilizado em amplificação de sinais, filtros ativos, comparadores, osciladores, circuitos de instrumentação, condicionamento de sensores e aplicações em áudio.
O LM324N possui alta tensão de saída, ampla faixa de tensão de alimentação e bom desempenho em baixas frequências, tornando-o adequado para circuitos de precisão e uso geral.
Características principais:
Tipo: Amplificador operacional quadruplo
Modelo: LM324N
Encapsulamento: DIP-14
Operação com fonte simples ou dupla
Baixo consumo de corrente
Alta confiabilidade e estabilidade térmica
Aplicações: Amplificação de sinais, filtros ativos, comparadores, osciladores, instrumentação e áudio
Valor Unitário
Imagem Ilustrativa
Para mais informações, entre em contato.
