Circuito Integrado TA7630P Toshiba
O TA7630P da Toshiba é um circuito integrado (CI) especializado em controle de áudio, bastante comum em eletrônicos de consumo mais antigos. Ele é um excelente exemplo de como a eletrônica pode simplificar a funcionalidade de um circuito.
O que ele faz?
A principal função do TA7630P é fornecer controle DC para as principais funções de áudio, como:
Volume: Ajusta o nível do som.
Balanço: Controla a distribuição do áudio entre os canais esquerdo e direito.
Tom (graves e agudos): Permite o ajuste da equalização, modificando as frequências baixas (graves) e altas (agudos) do áudio.
O termo "controle DC" significa que você pode controlar essas funções usando uma tensão de corrente contínua (DC) em vez de um potenciômetro tradicional. Isso é ideal para aplicações com controle remoto, onde um microcontrolador pode gerar uma tensão de referência que ajusta o volume, balanço ou tom.
Principais Características
Canais duplos (estéreo): O CI integra os dois canais de áudio em um único chip, o que garante uma excelente correspondência de características entre os canais (conhecido como "pair characteristic" no datasheet).
Ampla faixa de tensão: Ele pode operar tanto com uma fonte de alimentação única (8V a 14V) quanto com uma fonte de alimentação dual (±4V a ±7V), oferecendo flexibilidade de projeto.
Baixa distorção harmônica: O CI é projetado para minimizar a distorção do sinal de áudio.
Alta estabilidade: Suas características são estáveis mesmo com variações de temperatura.
Aplicações Comuns
O TA7630P foi amplamente utilizado em dispositivos de áudio que necessitavam de controles remotos ou de uma interface mais moderna, como:
Rádios automotivos: Para ajustar o som de forma eletrônica.
Radio gravadores e aparelhos de som (music centers): Permitia controles digitais de volume e equalização.
Televisores: Em sistemas de áudio para controle de som.
Valor Unitário

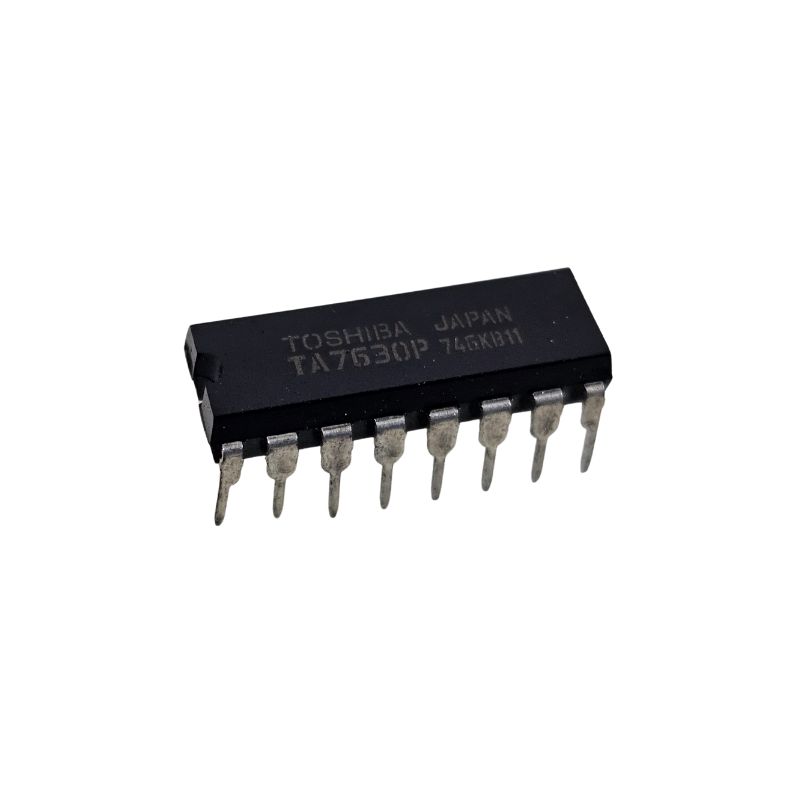

Imagem Meramente Ilustrativa
Para mais informações, entre em contato
