Circuito Integrado CD4066BP = HEF4066BP
O HEF4066BP é um circuito integrado (CI) CMOS de uso geral, pertencente à popular série lógica CD4000/HEF4000. É um componente fundamental em projetos que requerem comutação controlada de sinais analógicos ou digitais.
Descrição e Função Principal
O HEF4066BP (originalmente da Philips/NXP, agora Nexperia/NXP) é um:
Quatro Chaves Bilaterais Simples (Quad Single-Pole, Single-Throw - SPST Analog Switch).
Sua principal função é atuar como chave/multiplexador analógico/digital controlado por uma tensão de lógica CMOS. Ele possui quatro chaves independentes, cada uma controlada por um pino de habilitação (Enable) próprio.
Como Funciona
Chave Bilateral: Diferente de um transistor que só pode conduzir em uma direção, as chaves do 4066 são bilaterais, permitindo que o sinal flua nas duas direções (do pino Y para Z, ou de Z para Y).
Controle: Cada chave possui um terminal de controle (E - Enable).
Controle ALTO (HIGH): A chave fecha, criando um caminho de baixa impedância (baixa resistência, $\text{R}_{ON}$) entre os dois terminais do sinal (Y e Z).
Controle BAIXO (LOW): A chave abre, criando um caminho de alta impedância (circuito aberto) entre os terminais do sinal (Y e Z).
Vantagem sobre o 4016: O HEF4066B é pin-compatível com o CI 4016, mas possui uma resistência em estado ON muito mais baixa e mais constante em toda a faixa de tensão do sinal de entrada, o que o torna superior para a maioria das aplicações de chaveamento de áudio e sinais analógicos.
Aplicações Comuns
Multiplexação/Demultiplexação de sinais analógicos e digitais.
Chaveamento de Áudio e Vídeo.
Controle de Ganho Eletrônico.
Amostragem e Retenção (Sample and Hold).
Moduladores e Demoduladores.
Valor Unitário

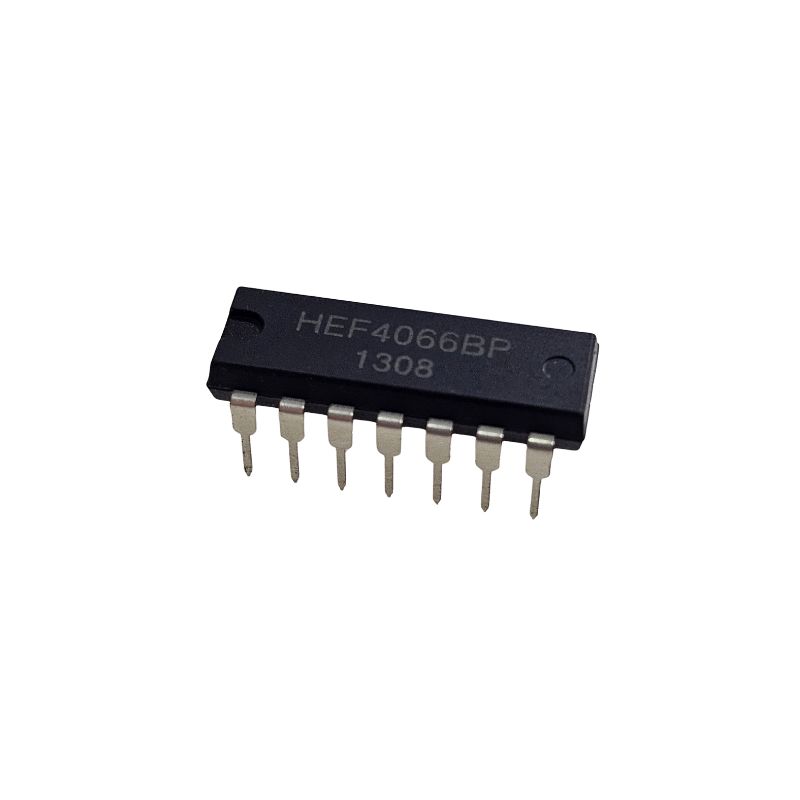

Imagem Meramente Ilustrativa
